Produktinformationen "Kombi-Aufsteckdorn HSK 100-32-60 DIN 69893 Form A"

Verwendung:
Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.

Lieferumfang:
Mit Fräseranzugsschraube, Mitnehmerring und Passfeder

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Oberflächenrauhigkeit Ra 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

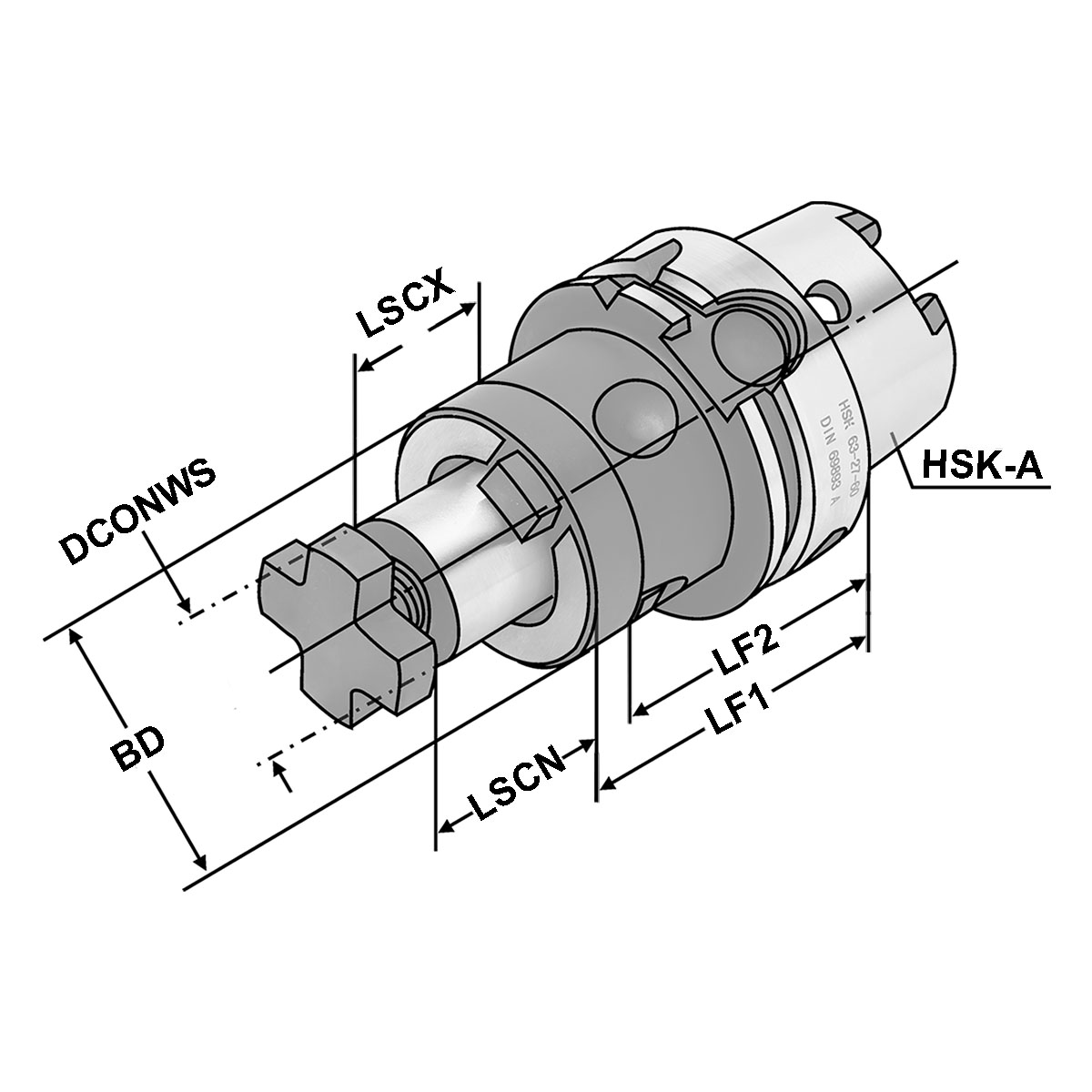

ADINTMS [Adapterschnittstelle Maschinenrichtung]: ISO 12164 (HSK-A)
ADINTWS [Adapterschnittstelle Werkstückrichtung]: DIN 6358 (Kombi)
Auswuchtgüte: G6,3 | 15.000 1/min
BD [Körper-Durchmesser]: 58
DCONWS [Spann-Ø, nominal, werkst.seitig]: 32
DCPS [Datenträgergröße]: D10/H4,5
DCP [Datenträger]: Ja
HSK: HSK-A 100
LF1 [Funktionslänge 1]: 60
LF2 [Funktionslänge 2]: 46
LSCN [Einspannlänge, min.]: 24
LSCX [Einspannlänge, max.]: 38
TDCON [Toleranzklasse Anschlussdurchmesser]: h6
max. Rundlaufabweichung: < 5µm
