Werkzeugaufnahmen – Präzise Schnittstelle zwischen Maschine und Werkzeug
Die Werkzeugaufnahme ist das entscheidende Bindeglied zwischen der Maschinenspindel und dem Zerspanungswerkzeug. Sie bestimmt Rundlaufgenauigkeit, Wuchtgüte, Wechselgenauigkeit und Steifigkeit – und damit massgeblich die Bearbeitungsqualität, Werkzeugstandzeit und Oberflächengüte. Curchod AG führt Werkzeugaufnahmen von Kemmler in allen gängigen Schnittstellen für CNC-Bearbeitungszentren und Fräsmaschinen.
SK / DIN 69871 – Der bewährte Steilkegel
Steilkegelaufnahmen nach DIN 69871 (SK 30, SK 40, SK 50) sind der Industriestandard für konventionelle und CNC-Fräsmaschinen. Der 7:24-Kegel sorgt für selbstlösende Eigenschaften beim Werkzeugwechsel – ideal für Maschinen ohne automatischen Werkzeugwechsel und für ältere CNC-Bearbeitungszentren. Erhältlich mit und ohne Plananlage (DIN 69871 A/AD) für erhöhte Steifigkeit und Wechselgenauigkeit.
Verfügbare Aufnahmetypen: ER-Spannzangenfutter, Weldon-/Whistle-Notch-Fräseraufnahmen, Aufnahmen für Einschraubfräser, Bohrfutter und Gewindebohrerhalter in SK 40 und SK 50.
HSK-A / DIN 69893 – Hohlschaftkegel für höchste Anforderungen
HSK-Aufnahmen (Hohlschaftkegel) nach DIN 69893 sind der Standard für moderne Hochleistungsbearbeitungszentren. Im Gegensatz zum SK-Kegel liegt die HSK-Aufnahme sowohl am Kegel als auch an der Planfläche der Maschinenspindel an – das ergibt deutlich höhere Steifigkeit, bessere Rundlaufgenauigkeit und überlegene Wechselgenauigkeit. Besonders vorteilhaft bei hohen Drehzahlen (HSC) und 5-Achs-Bearbeitung.
Verfügbar in HSK-A 32, HSK-A 40, HSK-A 50, HSK-A 63 und HSK-A 100 – mit ER-Spannzangenfuttern, Fräseraufnahmen und Kontrolldornen (Rundlaufkontrolle <3 µm) von Kemmler.
MAS-403 BT – Für Maschinen asiatischer Hersteller
BT-Aufnahmen nach japanischer MAS-403-Norm (BT 30, BT 40, BT 50) für den Einsatz auf CNC-Maschinen asiatischer Hersteller (Fanuc, Mazak, Okuma u. a.). Geometrisch dem SK-Kegel ähnlich, aber mit beidseitig greifendem Anzugsbolzen für automatischen Werkzeugwechsel optimiert. Erhältlich mit CNC-Bohrfuttern für universelle Bohranwendungen.
VDI / DIN 69880 – Für CNC-Drehmaschinen mit Revolver
VDI-Werkzeugaufnahmen nach DIN 69880 für den Einsatz im Revolver von CNC-Drehmaschinen – in den Grössen VDI 16, 20, 25, 30, 40 und 50. Erhältlich als Hydrodehnspannfutter für höchste Rundlaufgenauigkeit (<3 µm) beim Drehen mit angetriebenen Werkzeugen sowie mit Schutzstopfen für freie Revolverplätze.
Zubehör für Werkzeugaufnahmen

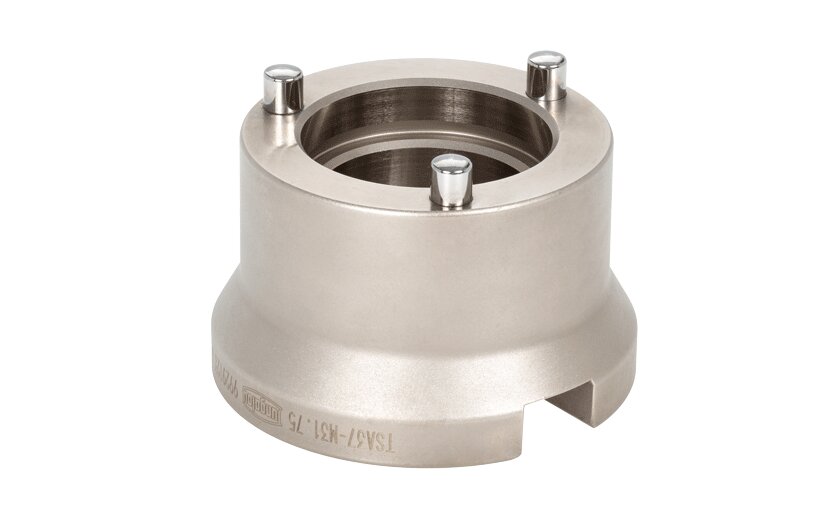

Spannschlüssel – Drehmomentschlüssel für das definierte Anziehen von Spannmuttern an ER-Spannzangenfuttern – für reproduzierbare Spannkraft und Rundlaufgenauigkeit.
Spannfutter mit Zylinderschaft – Für den Einsatz von Bohrwerkzeugen mit Zylinderschaft in Werkzeugaufnahmen ohne integriertes Spannfutter.
Kontrolldorne – Präzisionsdorne zur Überprüfung der Rundlaufgenauigkeit von Werkzeugaufnahmen an der Maschine – unverzichtbar für die Qualitätssicherung bei hohen Präzisionsanforderungen.
Warum Curchod AG?
Kemmler-Qualität ab Lager Schweiz – gängige Schnittstellen und Grössen sofort verfügbar
Kein Mindestbestellwert – auch Einzelaufnahmen bestellbar
Technische Beratung – Schnittstellenwahl, Spannfuttertyp und Kompatibilitätsprüfung durch erfahrene Anwendungstechniker
Alle Schnittstellen aus einer Hand – SK, HSK, BT und VDI bei einem Lieferanten
Familienunternehmen seit drei Generationen – Ihr zuverlässiger Partner in Rüti ZH
Beratung und Bestellung
Entdecken Sie unser vollständiges Werkzeugaufnahmen-Sortiment direkt im Online-Shop. Für Fragen zu Schnittstelle, Spannfuttertyp, Rundlaufgenauigkeit oder Kompatibilität mit Ihrer Maschine stehen wir Ihnen gerne zur Verfügung:
