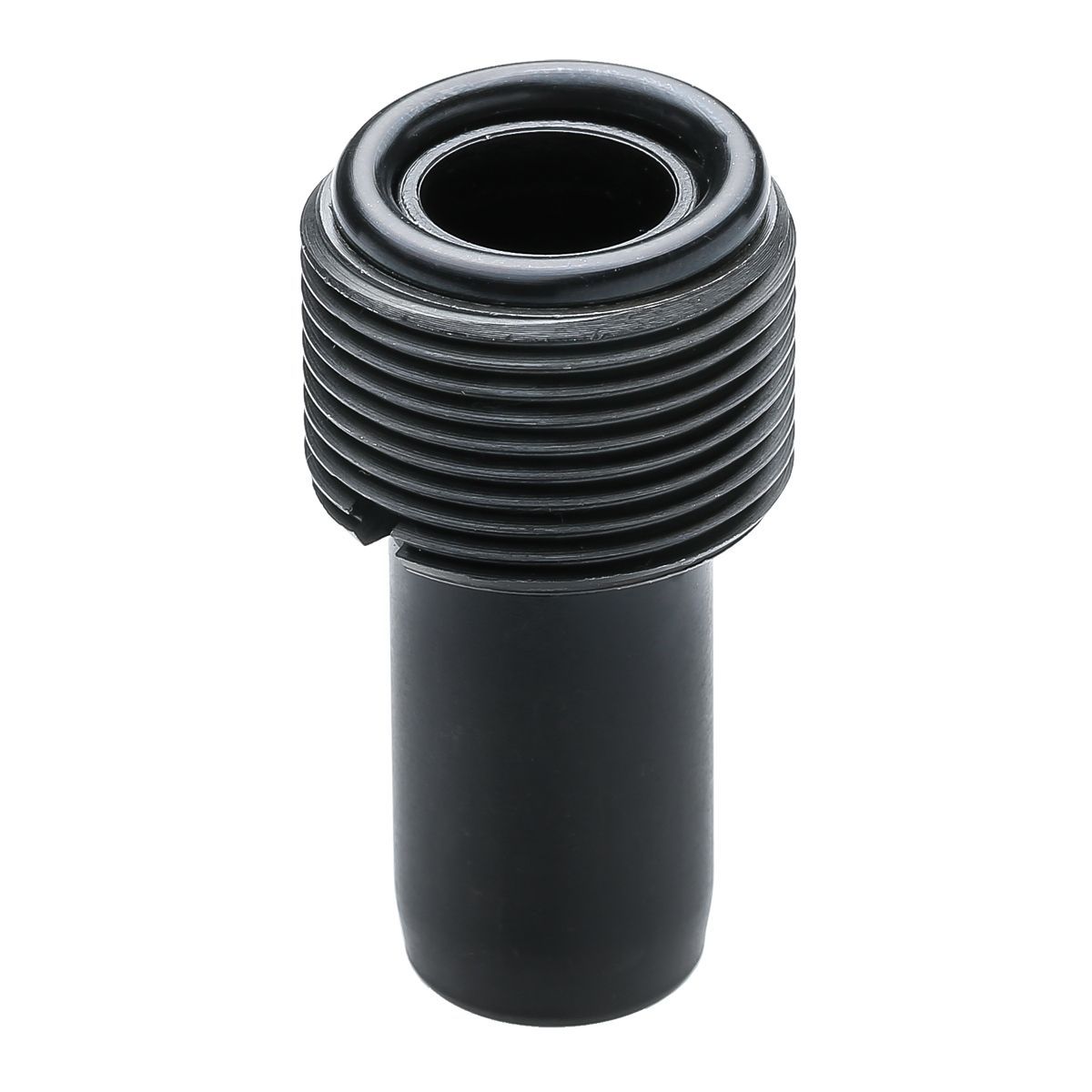

Kühlmittelübergabeeinheiten HSK 50 DIN 69893-1 (ISO 12164) Form A
Produktnummer:
A50.700
EAN:
4250001020729
Produktinformationen "Kühlmittelübergabeeinheiten HSK 50 DIN 69893-1 (ISO 12164) Form A"
Verwendung:
Zur zentralen Übergabe von Kühlmittel bei HSK-Werkzeugaufnahmen.
Hinweis:
Axial abgedichtet mit zwei O-Ringen. Die Kühlmittelübergabeeinheit ist nach dem Einbau, gemäß DIN, minimal beweglich (±1°).
| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | HSK 50 |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | Kühlmittelübergabe |
| BD1 [Körper-Durchmesser 1]: | 10 |
| HSK: | HSK 50 |
| OAL [Gesamtlänge]: | 33,0 |
| THOD [Gewindebezeichnung, außen]: | M16?×?1 |
| TQX [Drehmoment, max.]: | 15 Nm |
