Hydro-Dehnspannfutter HSK 63-20-150 DIN 69893 Form A
Produktnummer:
A63.H20.1
EAN:
4250001087463
Produktinformationen "Hydro-Dehnspannfutter HSK 63-20-150 DIN 69893 Form A"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Hinweis:
l1 = max. Einstecktiefe
l2 = max. Verstellweg
Lieferumfang:
Mit Spannschlüssel
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

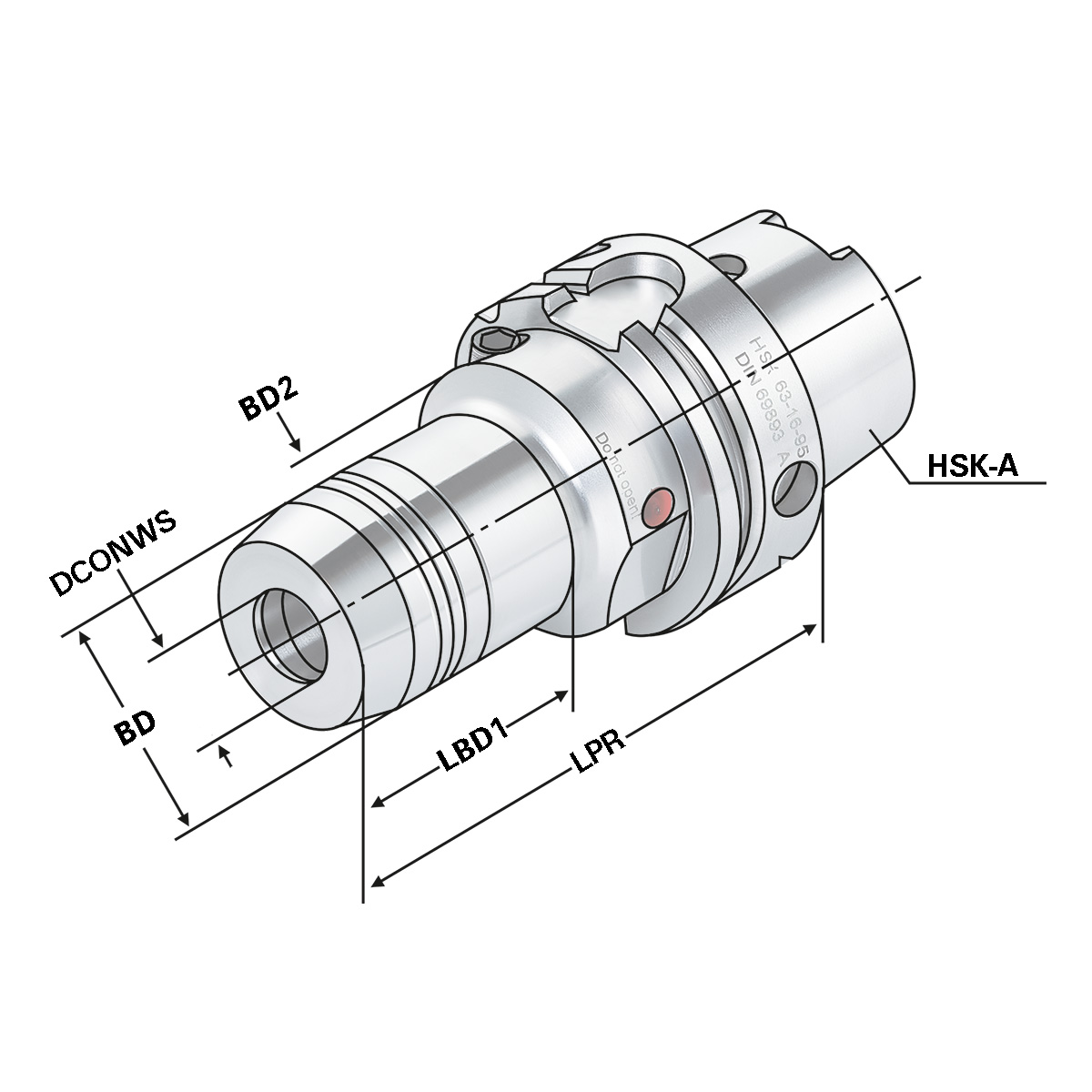

| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ISO 12164 (HSK-A) |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | Hydro-Dehnspannfutter |
| ADJRGA [Verstellbereich, axial]: | 10 |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| BD2 [Körper-Durchmesser 2]: | 50 |
| BD [Körper-Durchmesser]: | 42 |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 20 |
| DCPS [Datenträgergröße]: | D10/H4,5 |
| DCP [Datenträger]: | Ja |
| DRVS [Schlüsselweite]: | 5 |
| HSK: | HSK-A 63 |
| LBD1 [Länge Körper-Durchmesser 1]: | 108 |
| LPR [Kraglänge]: | 150 |
| LSCX [Einspannlänge, max.]: | 52 |
| THID [Gewindebezeichnung, innen]: | M10x1 |
| max. Rundlaufabweichung: | < 3µm |
