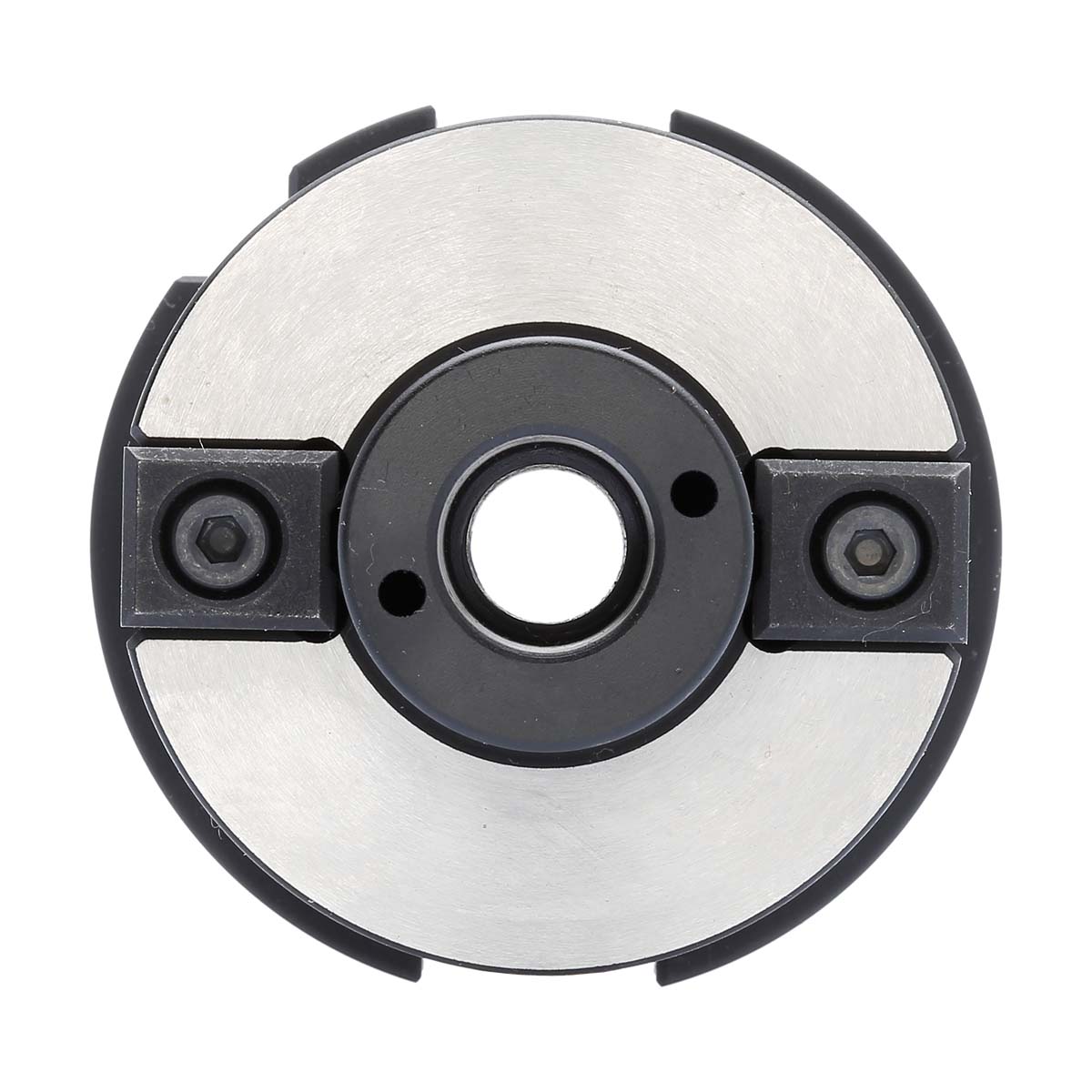

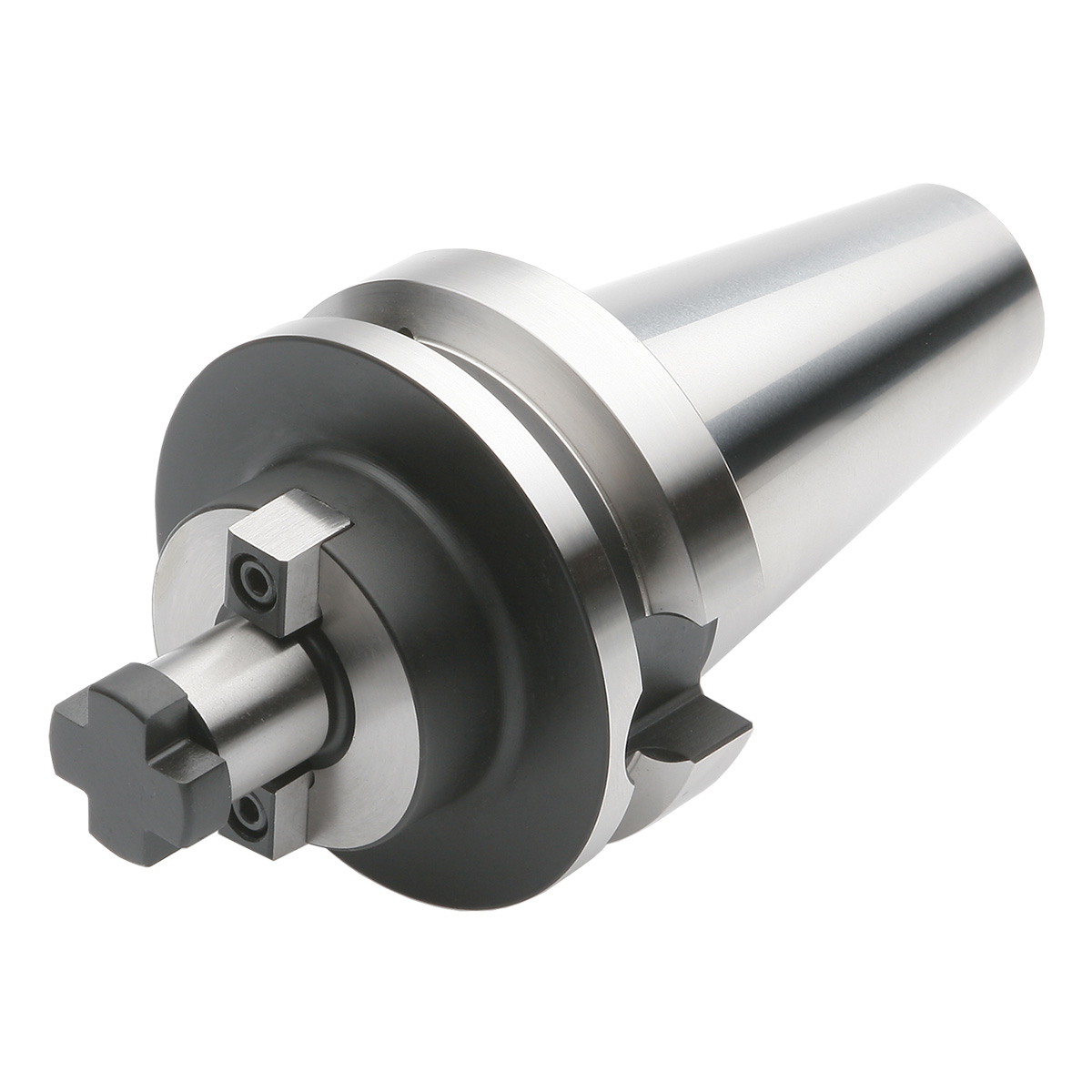

Quernut-Aufsteckdorn BT 50-40-160 JIS B 6339 (MAS-BT) AD/B
Produktnummer:
506.11.40.2
EAN:
4250001061098
Produktinformationen "Quernut-Aufsteckdorn BT 50-40-160 JIS B 6339 (MAS-BT) AD/B"
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Hinweis:
d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ISO 7388-2 (MAS-BT) |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | DIN 6357 (Quernut) |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| BD [Körper-Durchmesser]: | 88 |
| CNSC [Kühlschmierstoffeintritt]: | JD/JF (AD/B) |
| CXSC [Kühlschmierstoffaustritt]: | Kühlkanäle |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 40 |
| LB2 [Grundkörperlänge 2]: | 122 |
| LF [Funktionslänge]: | 160 |
| LSC [Spannlänge]: | 27 |
| Rundlauf: | < 5µm |
| SK: | BT 50 |
| TDCON [Toleranzklasse Anschlussdurchmesser]: | h6 |
