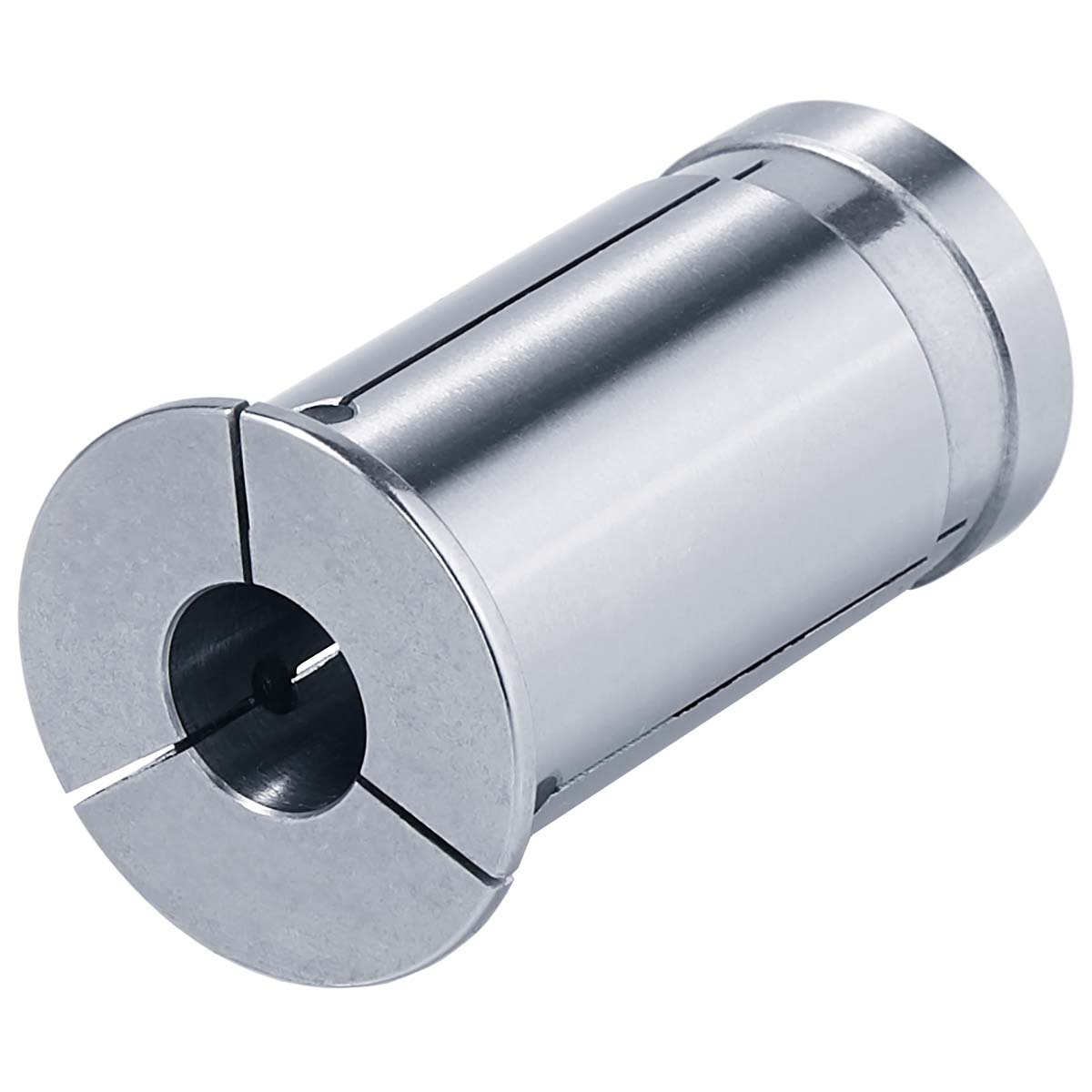

Reduzierungen für Hochleistungs-Kraftspannfutter D=20 | d=12
Produktnummer:
HKS.RD20.120
EAN:
4250001104658
Produktinformationen "Reduzierungen für Hochleistungs-Kraftspannfutter D=20 | d=12"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft und innerer Kühlmittelzufuhr.
Hinweis:
Der Spanndurchmesser ist für eine Werkzeugtoleranz h6 ausgelegt.

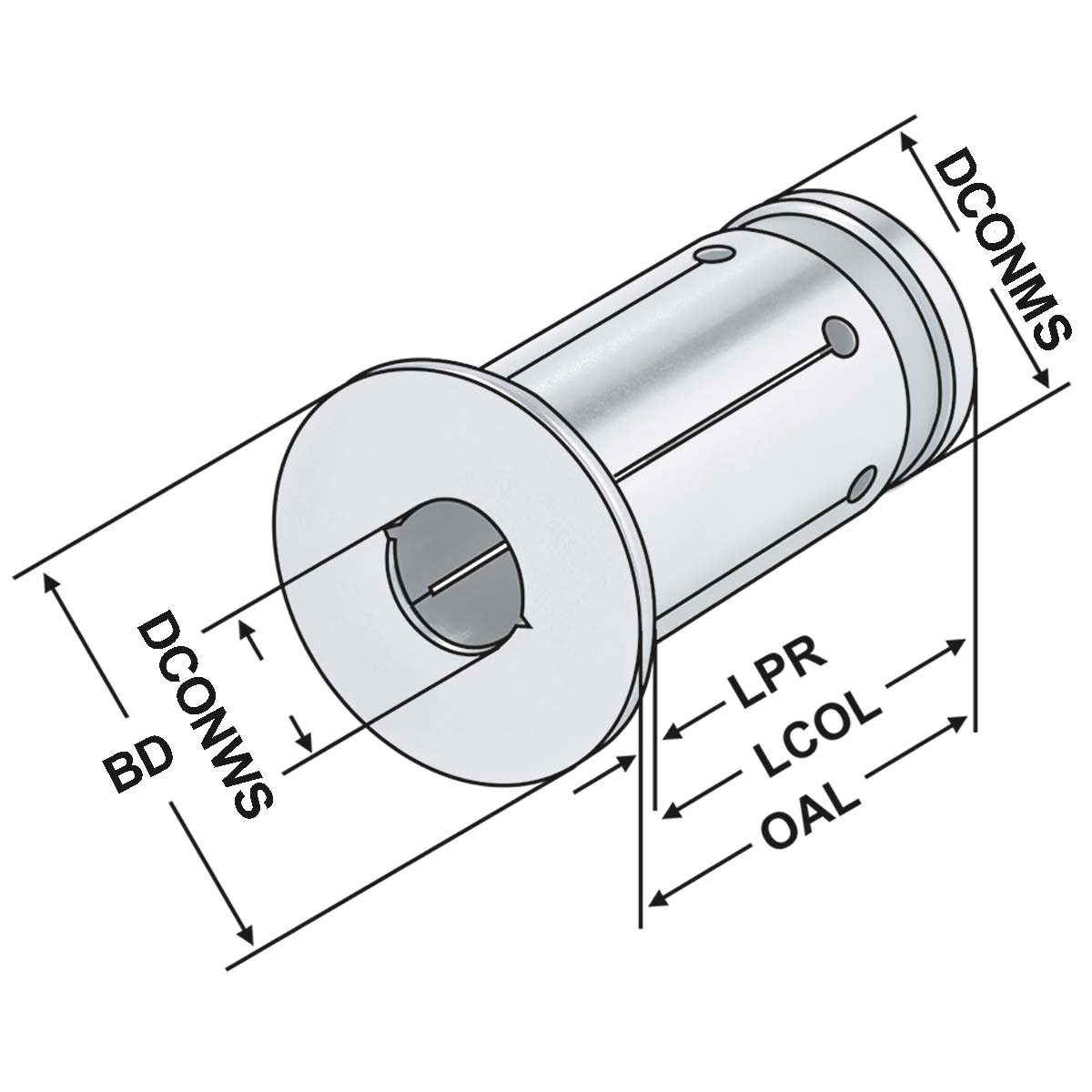

| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | Reduzierungen für Kraftspannfutter |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | Cylindrical clamping - metric |
| BD [Körper-Durchmesser]: | 28 |
| CP [Kühlmitteldruck]: | 80 bar |
| DCONMS [Aufnahme-Ø, masch.seitig]: | 20 |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 12 |
| LCOL [Spannzangen, Spannhülsenlänge]: | 49 |
| LPR [Kraglänge]: | 3,5 |
| OAL [Gesamtlänge]: | 52,5 |
| Rundlaufgenauigkeit: | < 5µm |
| SEAL [Dichteigenschaft]: | Ja |
