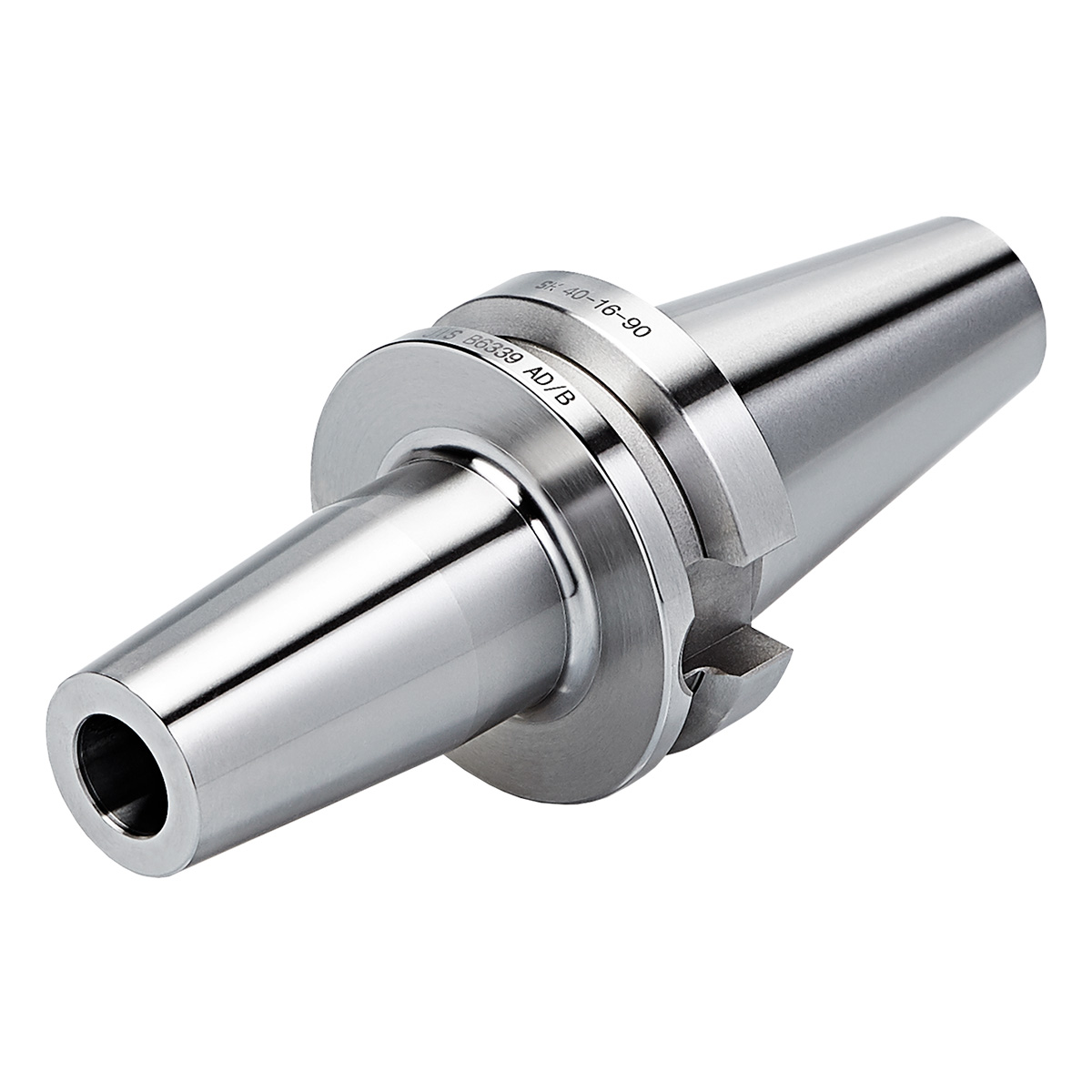

Schrumpffutter BT 40-18-160 JIS B 6339 (MAS-BT) AD/B
Produktnummer:
406.70.18.2
EAN:
4250001083212
Produktinformationen "Schrumpffutter BT 40-18-160 JIS B 6339 (MAS-BT) AD/B"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

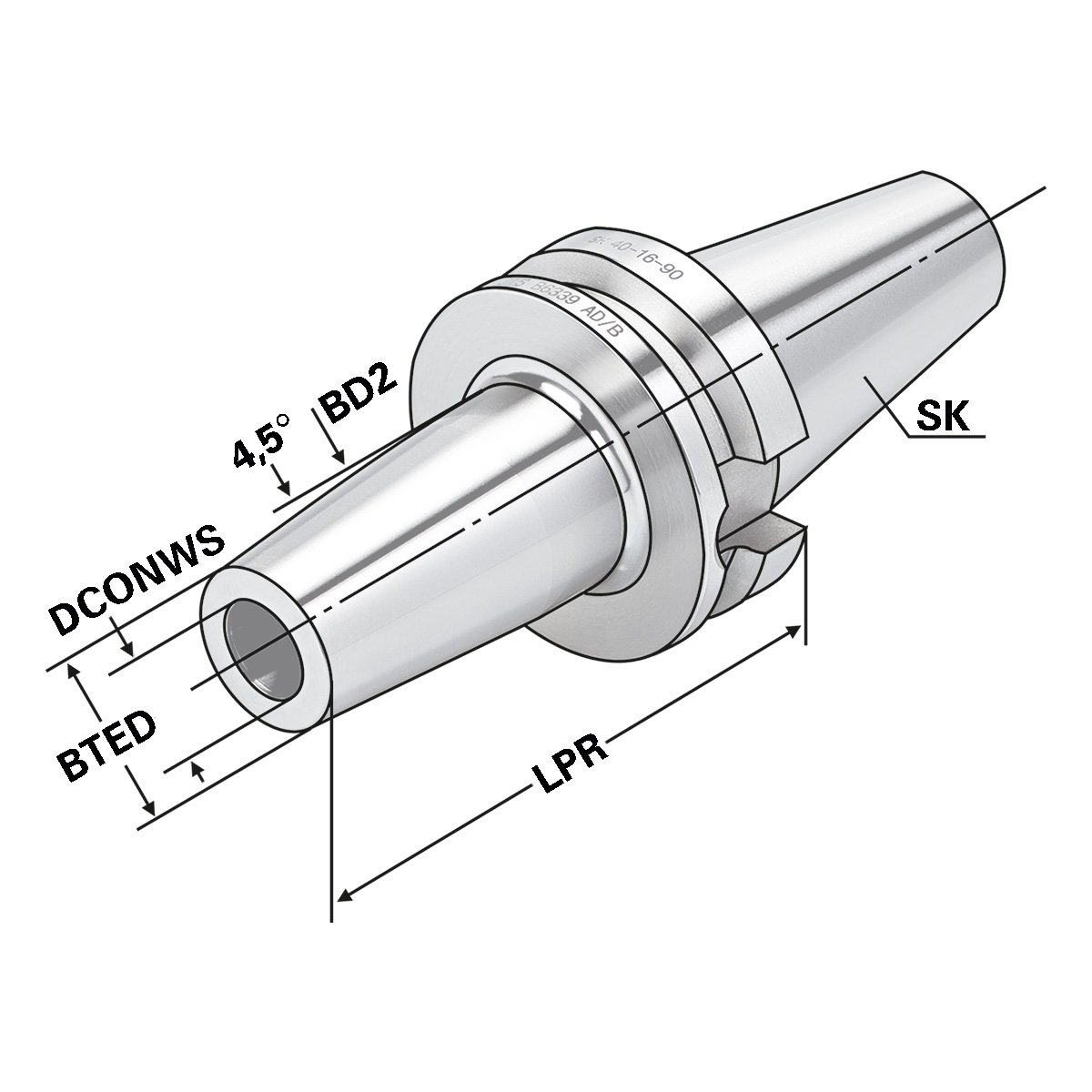

| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ISO 7388-2 (MAS-BT) |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | Schrumpffutter 4,5° |
| ADJRGA [Verstellbereich, axial]: | 10 |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| BD2 [Körper-Durchmesser 2]: | 42 |
| BTED [Kegelenddurchmesser]: | 33 |
| CNSC [Kühlschmierstoffeintritt]: | JD/JF (AD/B) |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 18 |
| LPR [Kraglänge]: | 160 |
| LSCN [Einspannlänge, min.]: | 39 |
| LSCX [Einspannlänge, max.]: | 49 |
| Rundlauf: | < 3µm |
| SK: | BT 40 |
| TDCON [Toleranzklasse Anschlussdurchmesser]: | h6 |
| THID [Gewindebezeichnung, innen]: | M12x1 |
