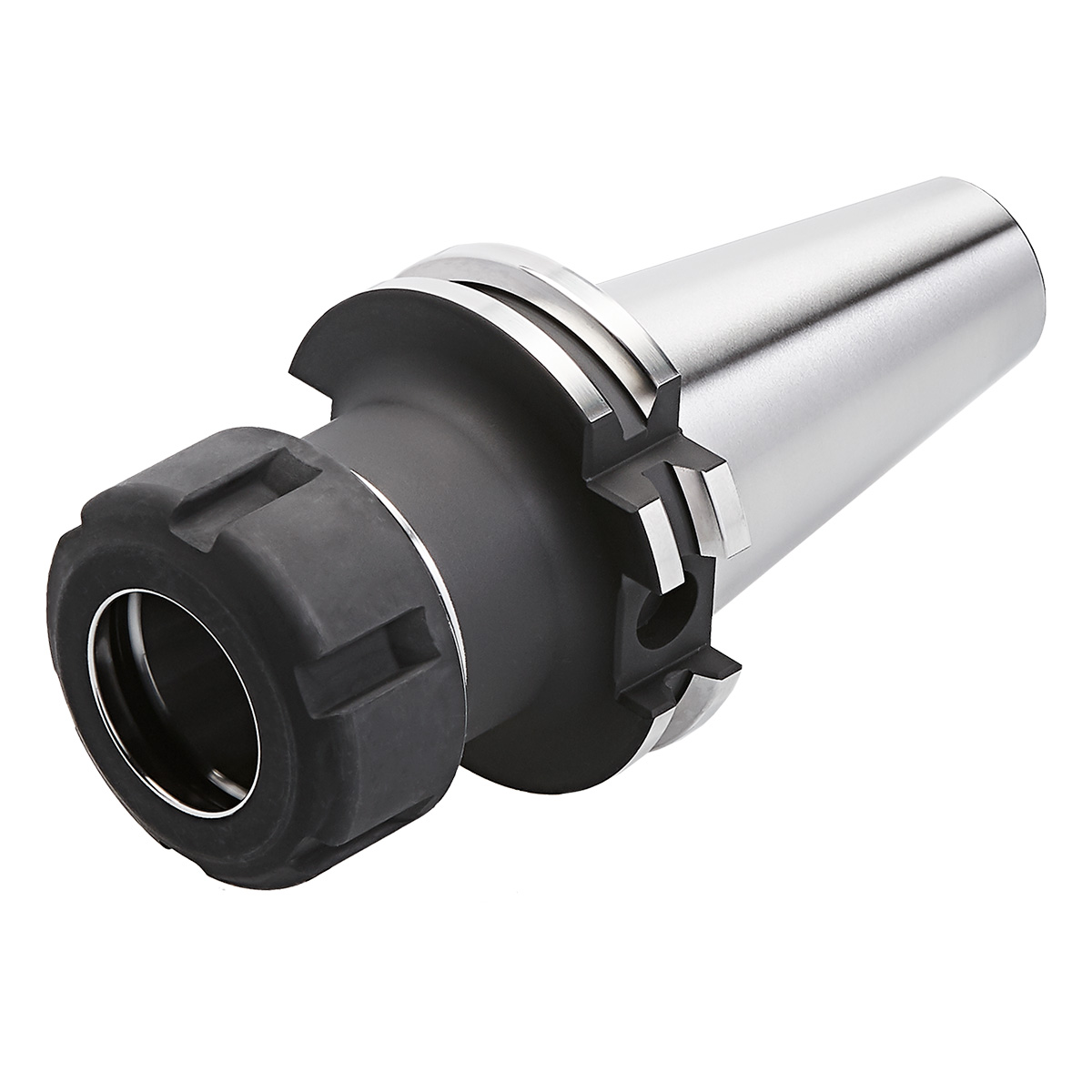

Produktinformationen "Spannfutter SK 30-2/16-70 ER25 DIN 69871 AD"

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.

Lieferumfang:
Mit gewuchteter Spannmutter

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

ADINTMS [Adapterschnittstelle Maschinenrichtung]: ISO 7388-1 (DIN 69871)
ADINTWS [Adapterschnittstelle Werkstückrichtung]: ISO 15488 (DIN 6499) ER
Auswuchtgüte: G2,5 | 25.000 1/min
CNSC [Kühlschmierstoffeintritt]: AD
DCONWS [Spann-Ø, nominal, werkst.seitig]: 2 - 16
DCPS [Datenträgergröße]: D10/H4,5
DCP [Datenträger]: Ja

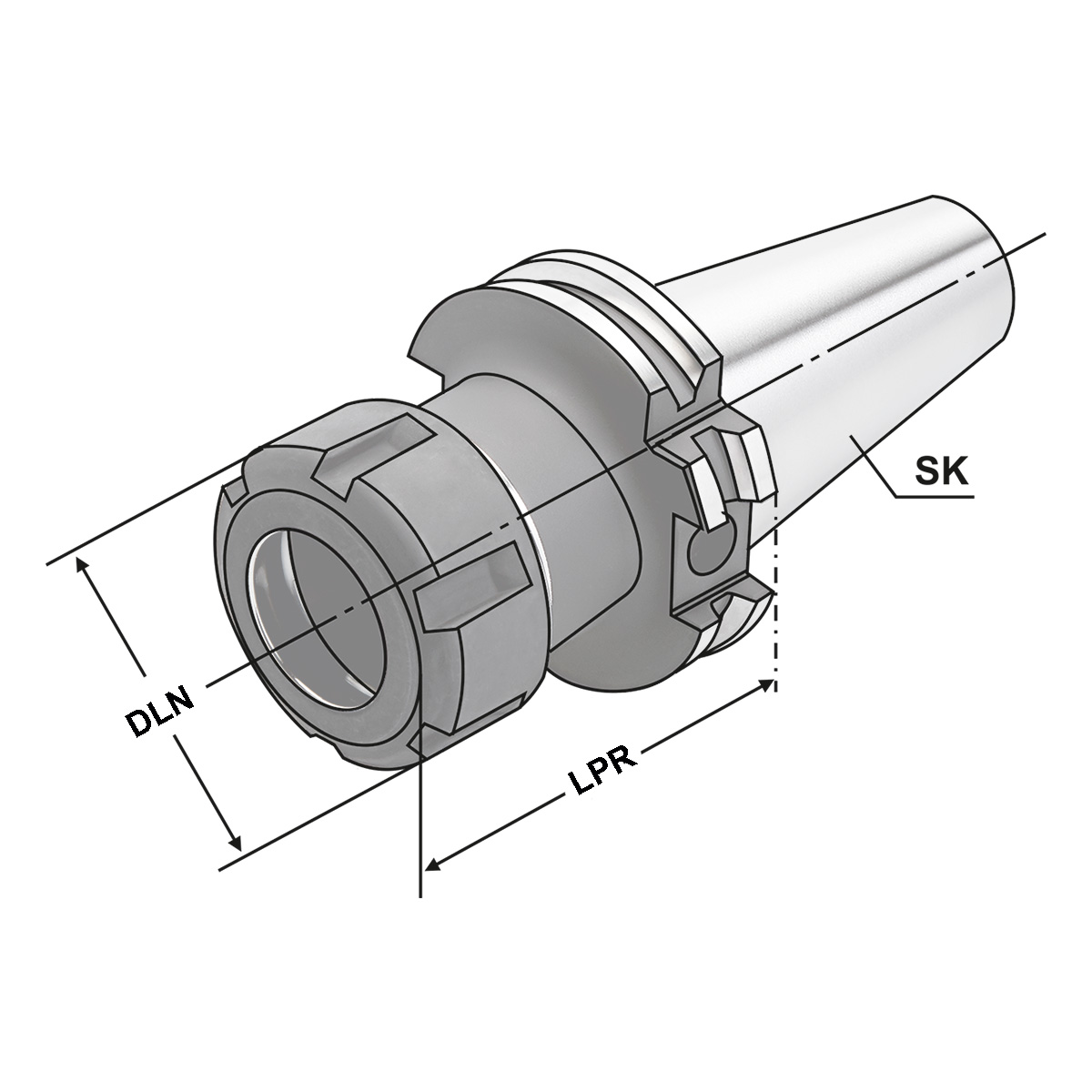

DLN [Außendurchmesser Spannmutter]: 42
LPR [Kraglänge]: 70
Rundlauf: < 3µm
SK: SK 30
THID [Gewindebezeichnung, innen]: M16 x 2,0
Typ: 430E | ER 25
