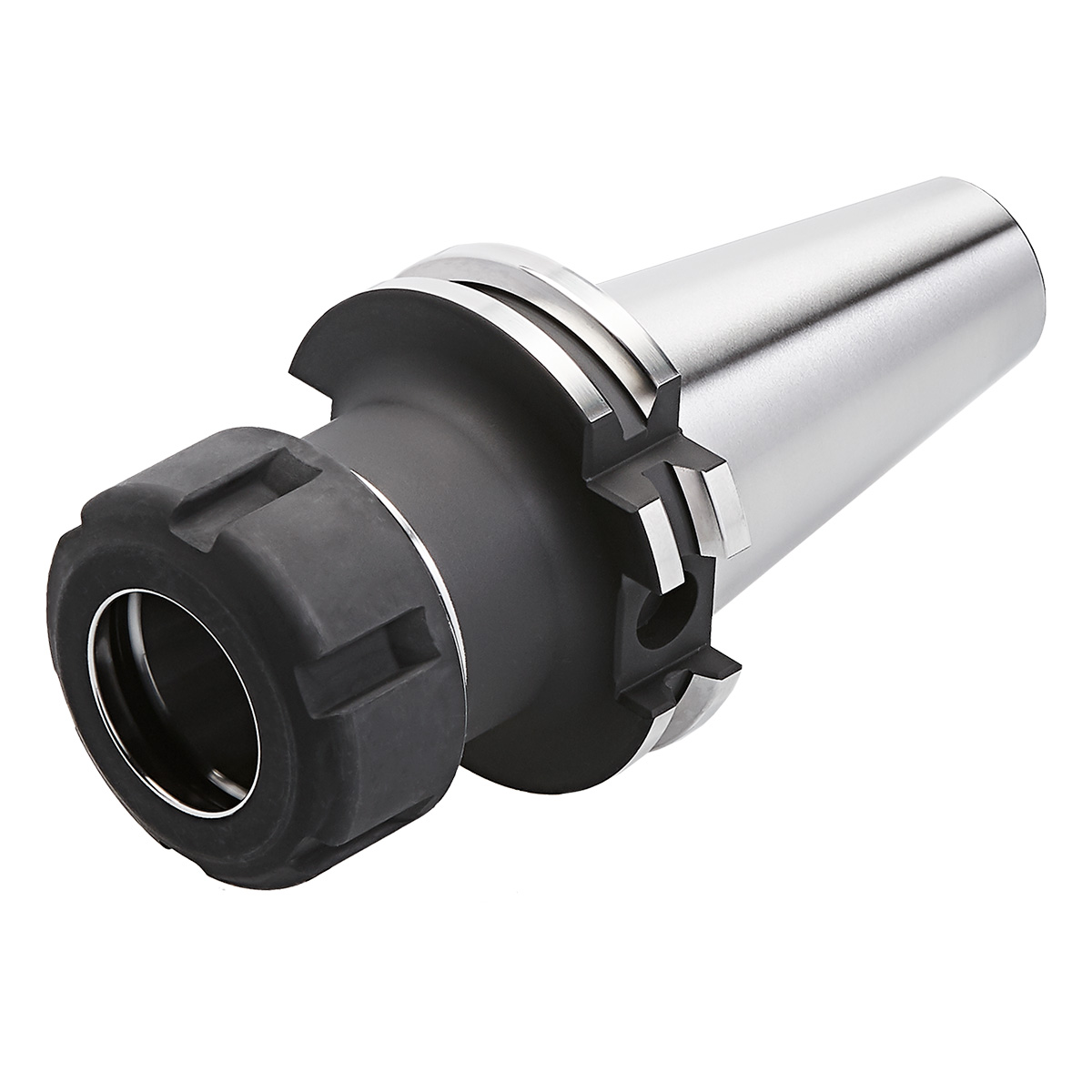

Spannfutter SK 40-2/13-70 ER20 DIN 69871 AD
Produktnummer:
402.02.13
EAN:
4250001111984
Spannfutter SK 40-2/13-70 ER20 DIN 69871 AD
59,80 CHF*
Produktinformationen "Spannfutter SK 40-2/13-70 ER20 DIN 69871 AD"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ISO 7388-1 (DIN 69871) |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | ISO 15488 (DIN 6499) ER |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| CNSC [Kühlschmierstoffeintritt]: | AD |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 2 - 13 |
| DCPS [Datenträgergröße]: | D10/H4,5 |
| DCP [Datenträger]: | Ja |
| DLN [Außendurchmesser Spannmutter]: | 35 |
| LPR [Kraglänge]: | 70 |
| Rundlauf: | < 3µm |
| SK: | SK 40 |
| THID [Gewindebezeichnung, innen]: | M12 x 1,75 |
| Typ: | 428E | ER 20 |
