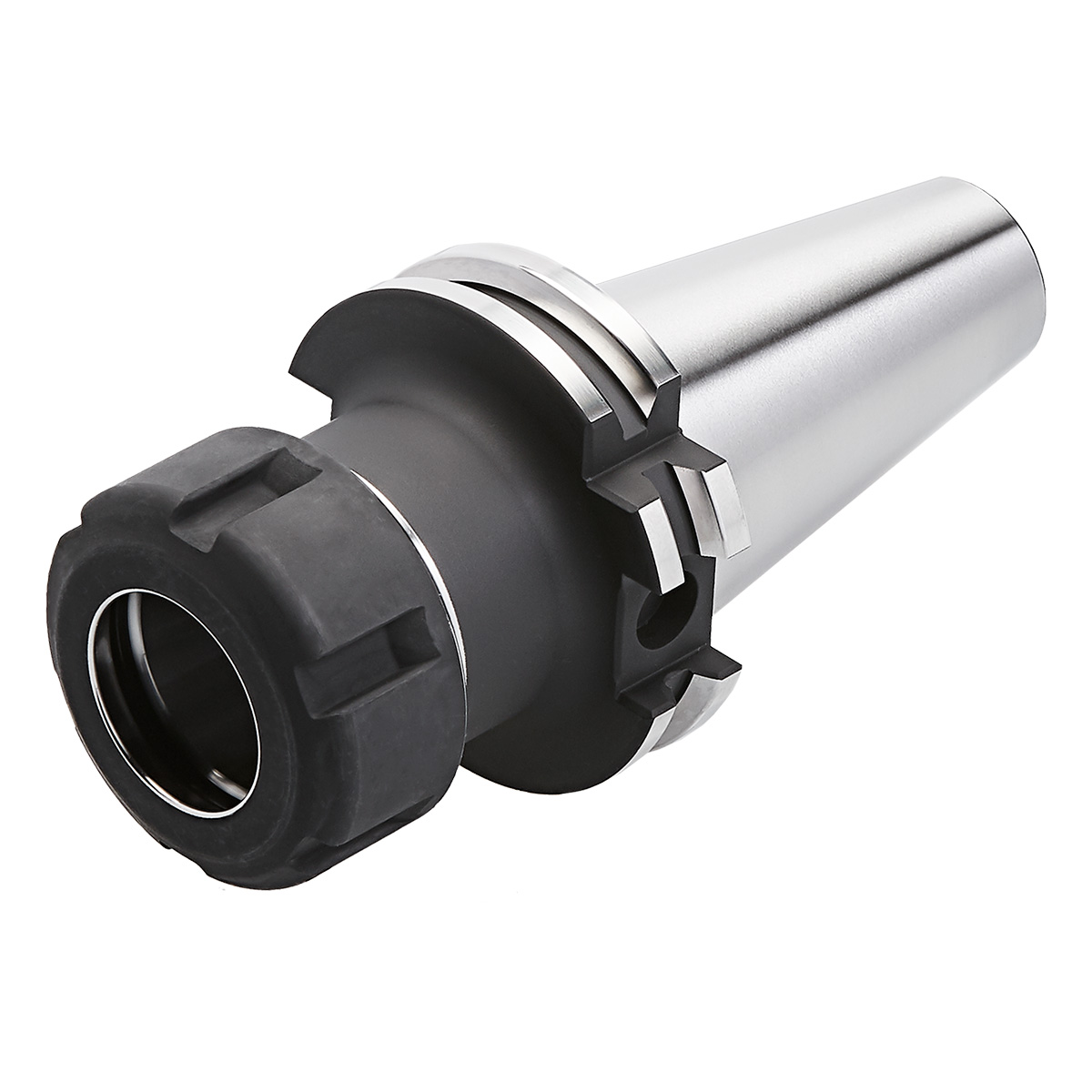

Spannfutter SK 40-3/26-200 ER40 DIN 69871 AD/B
Produktnummer:
403.02.26.3
EAN:
4250001106348
Produktinformationen "Spannfutter SK 40-3/26-200 ER40 DIN 69871 AD/B"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ISO 7388-1 (DIN 69871) |
---|---|
ADINTWS [Adapterschnittstelle Werkstückrichtung]: | ISO 15488 (DIN 6499) ER |
Auswuchtgüte: | G2,5 | 25.000 1/min |
CNSC [Kühlschmierstoffeintritt]: | AD/AF (AD/B) |
DCONWS [Spann-Ø, nominal, werkst.seitig]: | 3 - 26 |
DCPS [Datenträgergröße]: | D10/H4,5 |
DCP [Datenträger]: | Ja |
DLN [Außendurchmesser Spannmutter]: | 63 |
LPR [Kraglänge]: | 200 |
Rundlauf: | < 3µm |
SK: | SK 40 |
THID [Gewindebezeichnung, innen]: | M16 x 2,0 |
Typ: | 472E | ER 40 |
