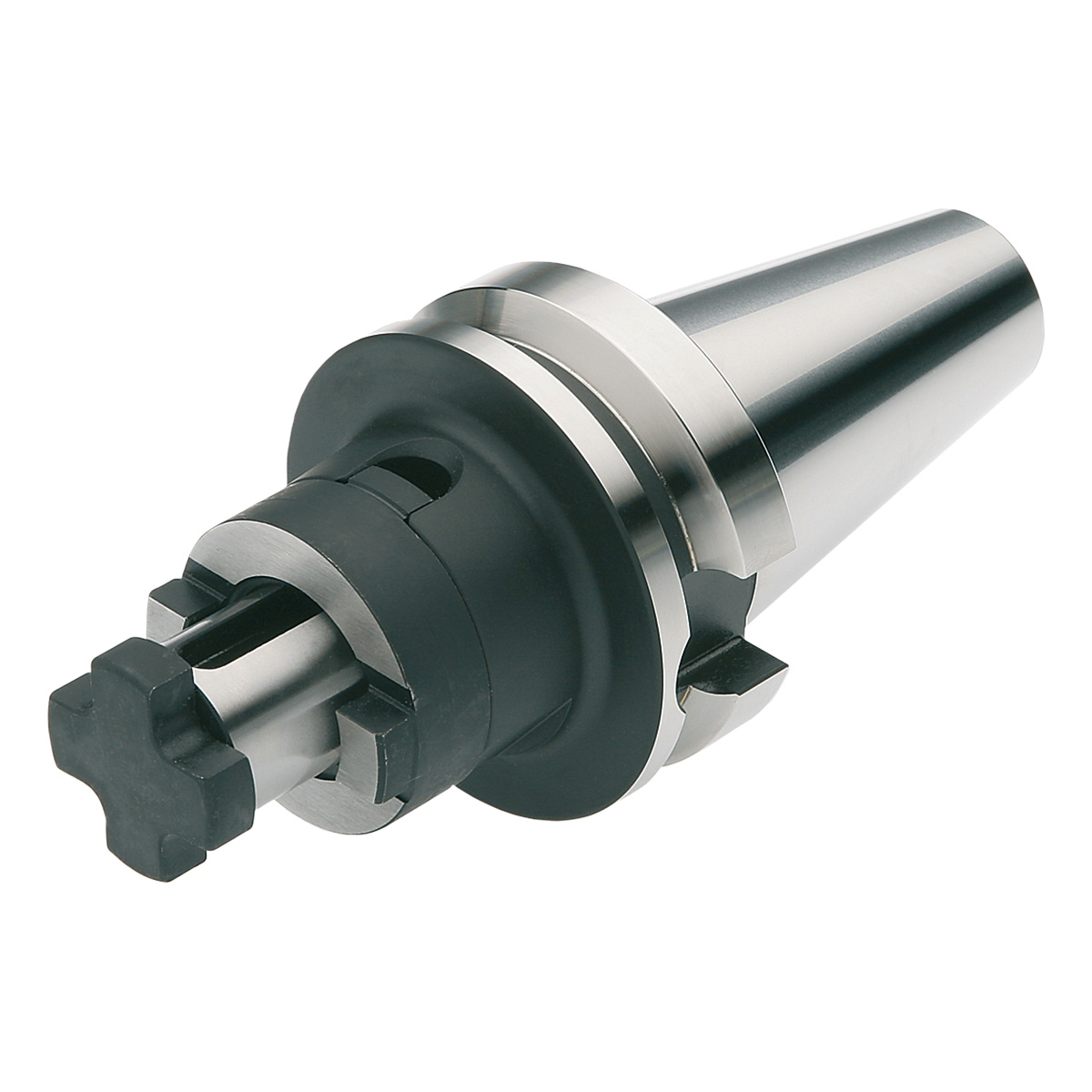

Kombi-Aufsteckfräserdorn BT 50-40-160 JIS B 6339 (MAS-BT) AD/B
Produktnummer:
506.10.40.2
EAN:
4250001110215
Produktinformationen "Kombi-Aufsteckfräserdorn BT 50-40-160 JIS B 6339 (MAS-BT) AD/B"
Verwendung:
Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.
Lieferumfang:
Mit Fräseranzugsschraube, Mitnehmerring und Passfeder
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

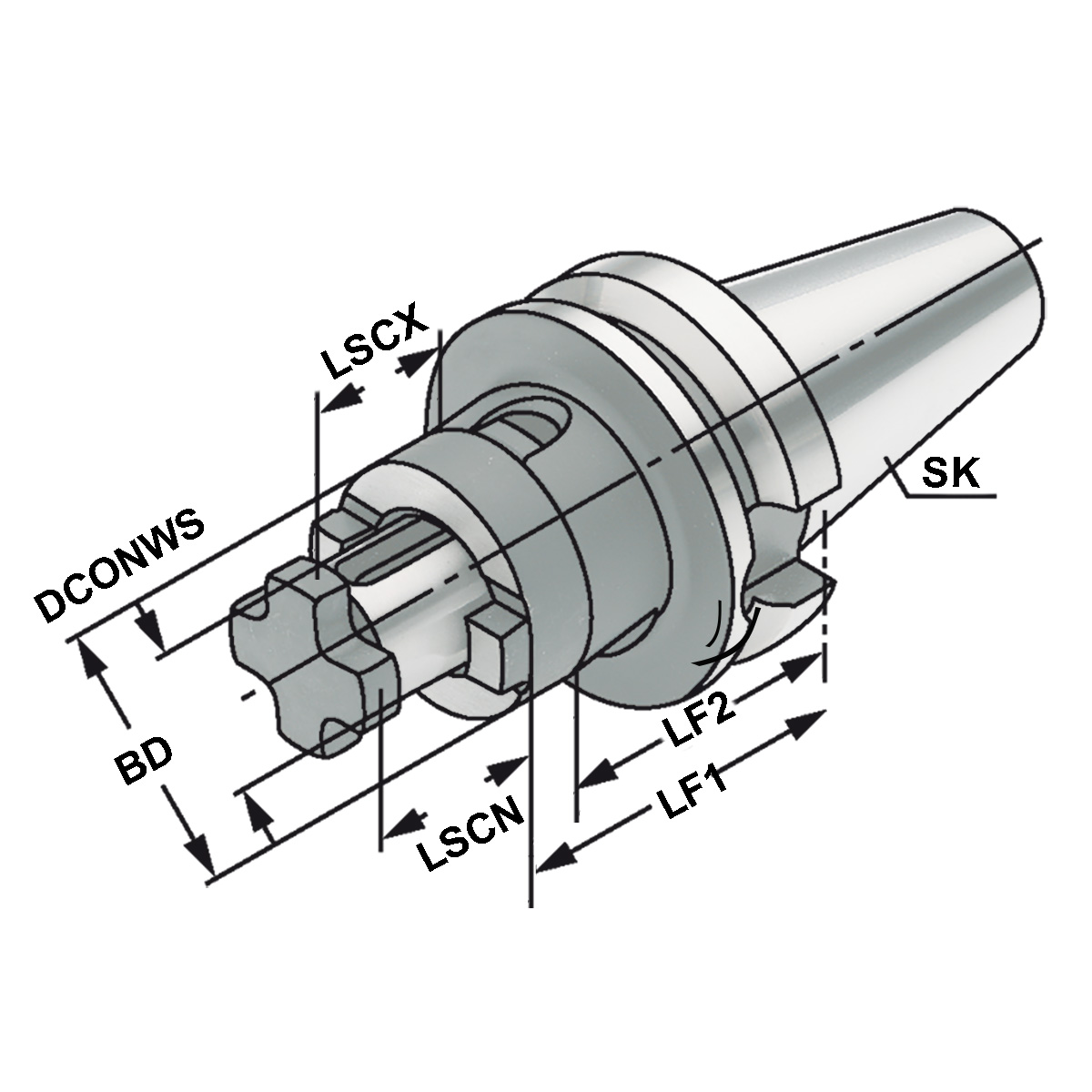

| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ISO 7388-2 (MAS-BT) |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | DIN 6358 (Kombi) |
| Auswuchtgüte: | G6,3 | 15.000 1/min |
| BD [Körper-Durchmesser]: | 70 |
| CNSC [Kühlschmierstoffeintritt]: | JD/JF (AD/B) |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 40 |
| LF1 [Funktionslänge 1]: | 160 |
| LF2 [Funktionslänge 2]: | 146 |
| LSCN [Einspannlänge, min.]: | 27 |
| LSCX [Einspannlänge, max.]: | 41 |
| Rundlauf: | < 5µm |
| SK: | BT 50 |
| TDCON [Toleranzklasse Anschlussdurchmesser]: | h6 |
