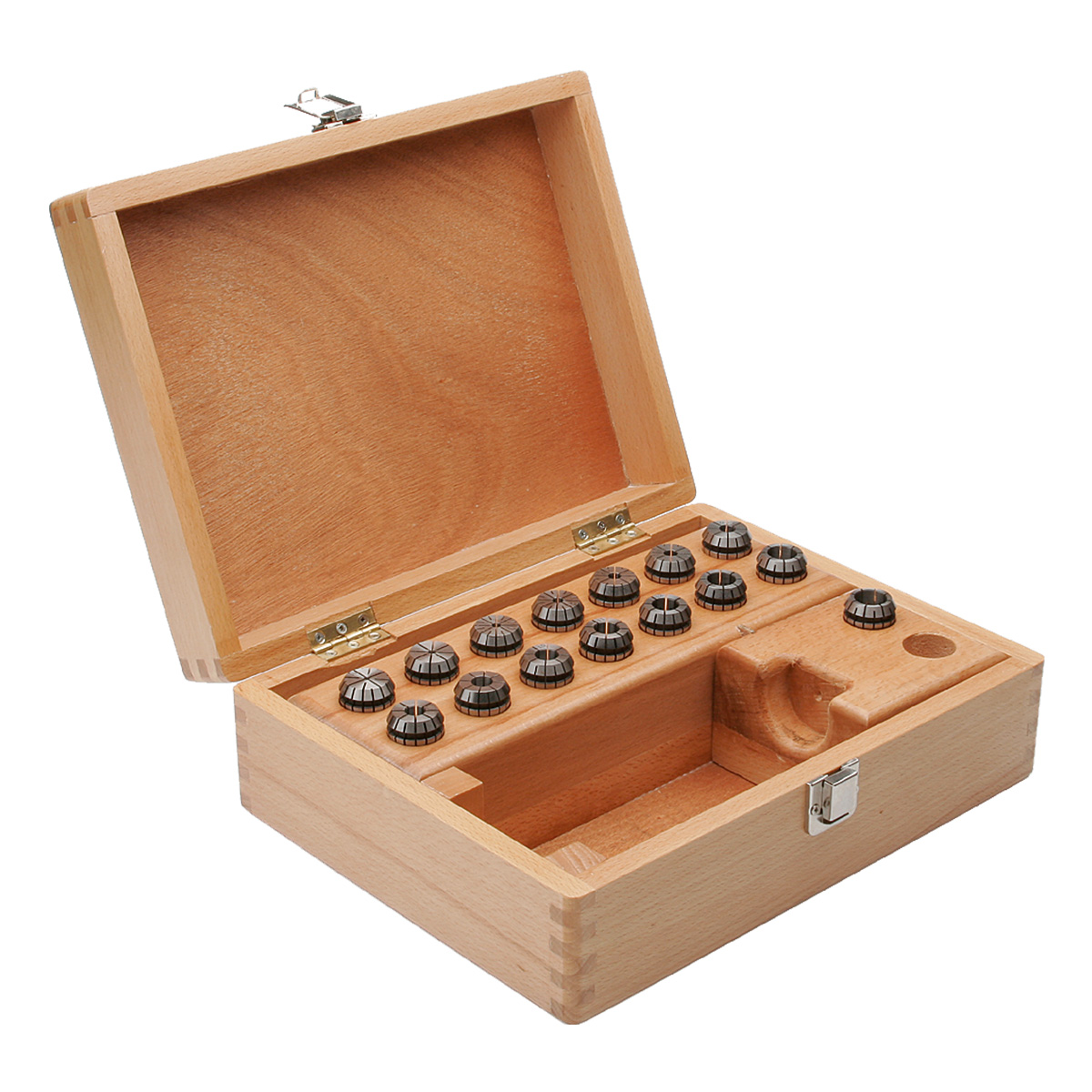

Spannzangensätze 428 ECC | ER20 |6-teilig im Holzkasten DIN 6499 (ISO 15488)
Produktnummer:
701.428ECC.1
EAN:
4250001134266
Produktinformationen "Spannzangensätze 428 ECC | ER20 |6-teilig im Holzkasten DIN 6499 (ISO 15488)"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499.
Hinweis:
Nur das Nennmaß d kann gespannt werden, mit Kühlkanälen. (einsetzbar bis 21 bar) Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliffenen Bohrung der Spannzange eingespannt werden.
| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ER collet ISO10897 (DIN6388) - ER20 |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | Cylindrical clamping - metric |
| CP [Kühlmitteldruck]: | 21 bar |
| CXSC [Kühlschmierstoffaustritt]: | Kühlmittelnuten |

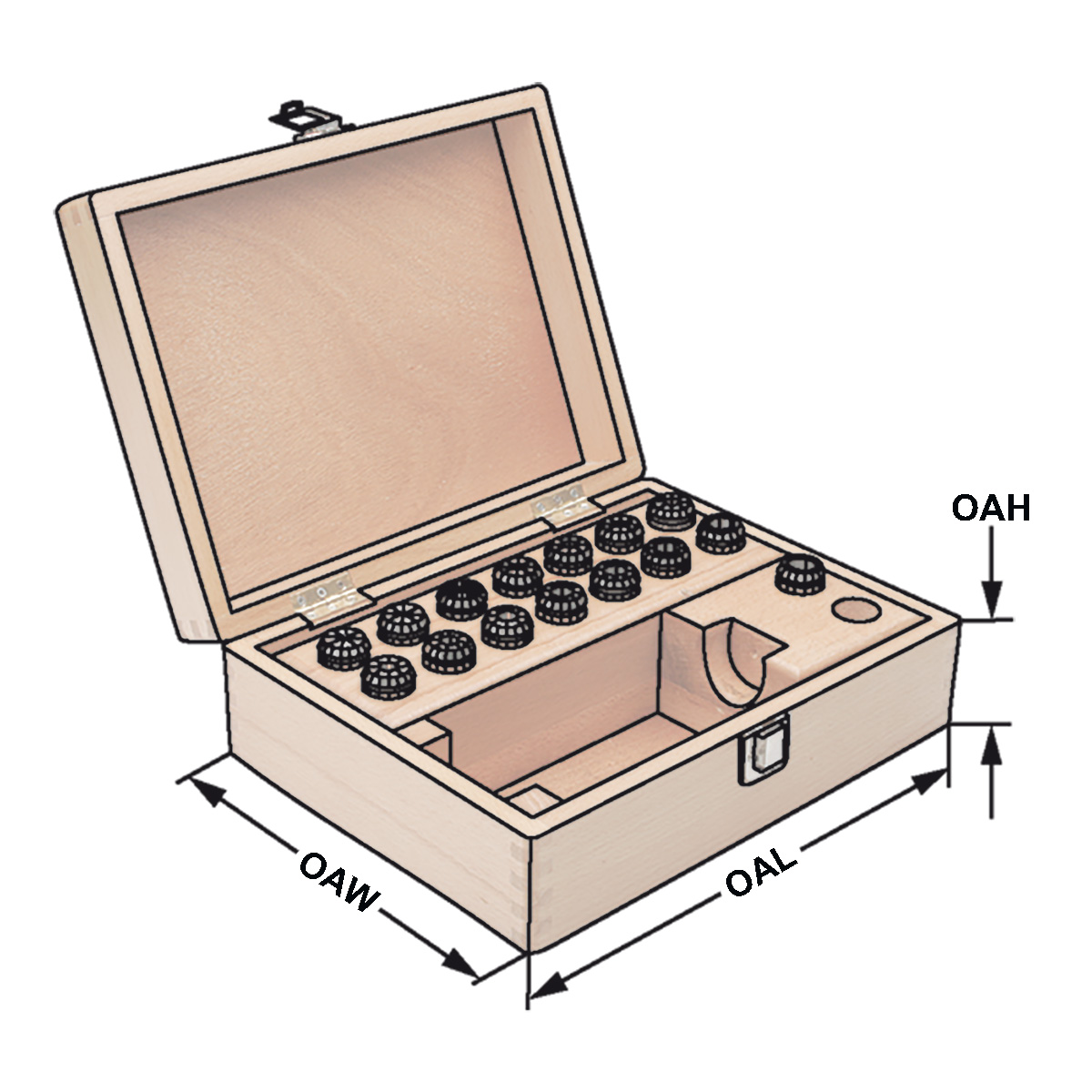

| OAH [Gesamthöhe]: | 70 |
| OAL [Gesamtlänge]: | 360 |
| OAW [Gesamtbreite]: | 235 |
| Rundlaufgenauigkeit: | < 15µm |
| SEAL [Dichteigenschaft]: | Ja |
| Typ: | 428E | ER 20 |
