Spannzangen ER und OZ – Das Herzstück jedes Spannzangenfutters
Spannzangen sind das entscheidende Bindeglied zwischen Spannzangenfutter und Werkzeug. Ihre Qualität bestimmt massgeblich Rundlaufgenauigkeit, Spannkraft, Werkzeugstandzeit und Bearbeitungsqualität. Curchod AG führt Spannzangen von Kemmler in den gängigsten Typen ER und OZ – in Standard- und Präzisionsausführung, mit und ohne Kühlkanal.

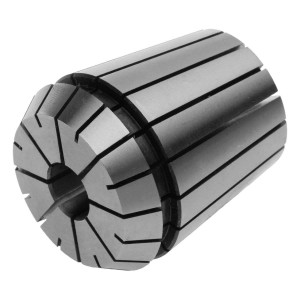

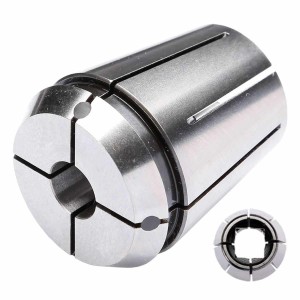

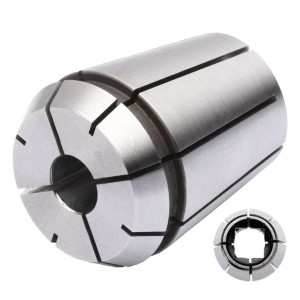

ER-Spannzangen – Das universellste Spannsystem
ER-Spannzangen nach DIN 6499 (ISO 15488) sind das weltweit meistverwendete Spannzangensystem in der Zerspanungstechnik. Ihr breiter Spannbereich (1 mm unter Nenndurchmesser), die grosse Sortenvielfalt und die Kompatibilität mit allen gängigen Werkzeugaufnahmen (SK, HSK, BT, PSK, MK) machen sie zum Universalspannsystem für Bohren, Fräsen und Gewindeschneiden.
Verfügbare ER-Grössen:
ER 11 – Spannbereich 0,5–7 mm – für Kleinstwerkzeuge und Mikrobearbeitung
ER 16 – Spannbereich 1–10 mm – für kleine Bohr- und Fräswerkzeuge
ER 20 – Spannbereich 1–13 mm – universell für mittlere Werkzeugdurchmesser
ER 25 – Spannbereich 1–16 mm – häufigste Grösse für universelle Fräsanwendungen
ER 32 – Spannbereich 2–20 mm – für grössere Fräser und Bohrer
ER 40 – Spannbereich 3–26 mm – für grosse Werkzeugdurchmesser

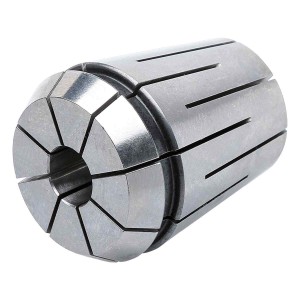

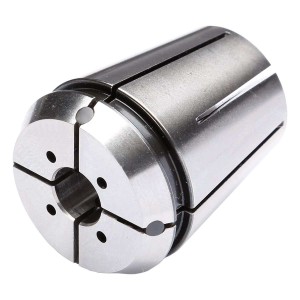

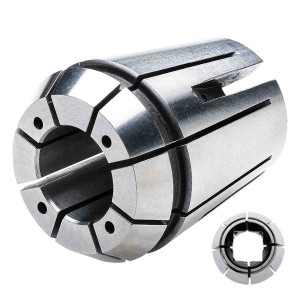

ER-Spannzangen mit Kühlkanal – Abgedichtete ER-Spannzangen (Form B nach ISO 15488) mit innerer Kühlmittelzufuhr direkt an die Werkzeugschneide. Für Hochdruckkühlung bis 21 bar – maximale Standzeit bei Hochleistungsbearbeitung. Wichtig: Mit Kühlkanalspannzangen kann nur der Nenndurchmesser gespannt werden (kein Spannbereich).

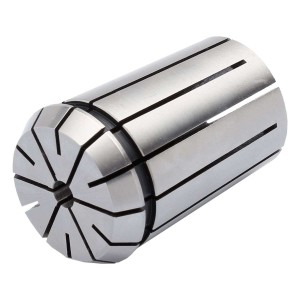

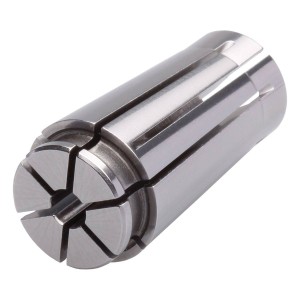

OZ-Spannzangen – Höhere Steifigkeit für anspruchsvolle Anwendungen
OZ-Spannzangen nach DIN 6388 (ISO 10897) unterscheiden sich von ER-Spannzangen durch ihren flacheren Aussenkegelwinkel und die längere Führungslänge. Das ergibt eine höhere Steifigkeit und bessere Vibrationsdämpfung – besonders vorteilhaft bei langen Werkzeugauskragungen, instabilen Aufspannungen und in der CNC-Holzbearbeitung.
Verfügbare OZ-Grössen:
OZ 16 – für kleine Werkzeugdurchmesser bis ca. 10 mm
OZ 25 – universell für mittlere Durchmesser bis ca. 20 mm
OZ 32 – für grössere Werkzeugdurchmesser bis ca. 25 mm
ER vs. OZ – Wann welches System?
ER wählen – wenn Flexibilität (breiter Spannbereich), universelle Kompatibilität und schnelle Verfügbarkeit im Vordergrund stehen
OZ wählen – wenn höhere Steifigkeit, bessere Vibrationsdämpfung und längere Werkzeugführung gefragt sind – z. B. bei langen Fräsern, Holzbearbeitung oder Hochdrehzahlanwendungen
Spannzangensätze

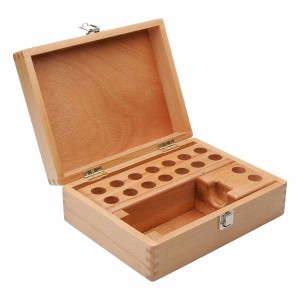

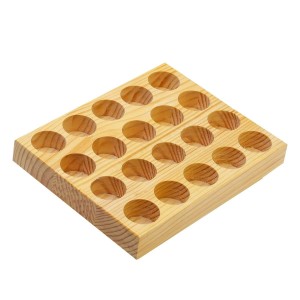

Für den vollständigen Einstieg ins ER- oder OZ-System führen wir Spannzangensätze im Holzkasten – mit allen gängigen Nenndurchmessern einer Grösse in einer übersichtlichen Aufbewahrung. Ideal für Werkstätten, die ein komplettes Spannzangensortiment auf einen Schlag benötigen.
Qualitätsmerkmal Kemmler

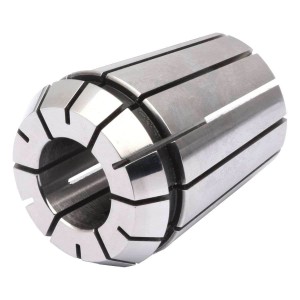

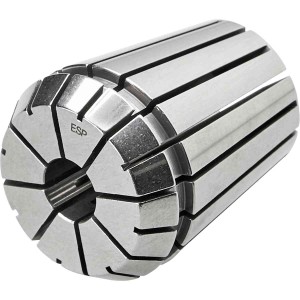

Alle Spannzangen von Kemmler werden aus legiertem Federstahl gefertigt, gehärtet und präzisionsgeschliffen. Die Rundlaufgenauigkeit im System (Futter + Spannzange + Spannmutter) beträgt bei Standard-ER-Spannzangen <5 µm, bei Präzisions-Spannzangen (EPP) <2 µm – für reproduzierbare Bearbeitungsqualität bei jedem Werkzeugwechsel.
Warum Curchod AG?
Kemmler-Qualität ab Lager Schweiz – ER 11 bis ER 40 und OZ 16 bis OZ 32 sofort verfügbar
Kein Mindestbestellwert – auch Einzelspannzangen bestellbar
Technische Beratung – richtige Grösse, Ausführung und Kühlkanalvariante für Ihre Anwendung
Familienunternehmen seit drei Generationen – Ihr zuverlässiger Partner in Rüti ZH
Beratung und Bestellung
Entdecken Sie unser vollständiges Spannzangen-Sortiment direkt im Online-Shop. Für Fragen zur richtigen Grösse, Ausführung oder Kompatibilität mit Ihrem Futter stehen wir Ihnen gerne zur Verfügung:
