PSK Polygonschaft ISO 26623 – Die steifste Werkzeugaufnahme am Markt
Der Polygonschaft nach ISO 26623-1 (auch bekannt als PSK oder Capto-kompatibel) ist das modernste und leistungsfähigste Werkzeugaufnahmesystem für CNC-Bearbeitungszentren und Dreh-Fräszentren. Der dreiseitige Polygonkegel verbindet Kegel- und Plananlage mit einer formschlüssigen Drehmitnahme – das ergibt die höchste Steifigkeit, beste Wechselgenauigkeit und maximale Drehmomentübertragung aller gängigen Schnittstellen. Curchod AG führt PSK-Aufnahmen von Kemmler in PSK 32, PSK 50 und PSK 63.
Vorteile PSK gegenüber SK und HSK
Höchste Steifigkeit – Polygonkegel mit Plananlage übertrifft HSK und SK in der Biegesteifigkeit
Maximale Drehmomentübertragung – formschlüssige Drehmitnahme über den Polygonkegel, kein Verlust über Reibschluss
Herstellerunabhängige Norm – ISO 26623-1 ist eine offene Norm, kompatibel zu Sandvik Capto® und anderen ISO-26623-Systemen verschiedener Hersteller
Universell einsetzbar – für Drehen, Fräsen, Bohren in einem System
Kürzere Bauform – geringere Auskragung für bessere Zugänglichkeit
Innenkühlung – alle PSK-Aufnahmen mit innerer Kühlmittelzufuhr erhältlich
Bezeichnungen – PSK, Capto, ISO 26623
PSK 32 / PSK 50 / PSK 63 – Kemmler-Bezeichnung nach ISO 26623-1 (die Zahl bezeichnet den Bunddurchmesser)
ISO 26623-1 – offizielle internationale Norm für den Polygonschaft
Capto® C3 / C4 / C5 / C6 / C8 – Sandvik-Markenbezeichnung, kompatibel mit ISO 26623-1
KM – Kennametal-Bezeichnung für das gleiche System
Verfügbare Aufnahmetypen in PSK 32, 50 und 63
ER-Spannzangenfutter – Universelles Spannsystem in ER 25 und ER 32 für verschiedene Werkzeugdurchmesser. Gewuchtet, mit innerer Kühlmittelzufuhr – für Fräsen, Bohren und Gewindeschneiden auf PSK-Bearbeitungszentren und Dreh-Fräszentren.
Weldon-Fräseraufnahmen – Kraftschlüssige Aufnahmen für Schaftfräser mit Weldon-Fläche (DIN 1835 Form B). Hohe Drehmomentübertragung für schwere Schruppfräsoperationen – mit innerer Kühlmittelzufuhr.
CNC-Bohrfutter – Selbstzentrierendes Bohrfutter für universelle Bohranwendungen auf PSK-Maschinen. Stufenloser Spannbereich, mit Spannschlüssel im Lieferumfang.

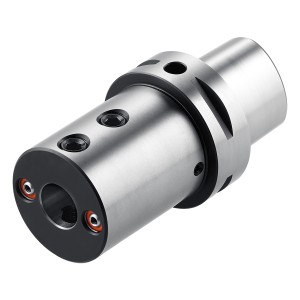

Bohrstangenhalter – Für die Innenbearbeitung mit Bohrstangen: Aufbohren, Innendrehen und Ausdrehen von Bohrungen – mit einstellbaren Kugelspritzdüsen für optimale Kühlmittelversorgung.
Bohrstangenrohlinge – Halbfertige PSK-Schäfte zur Herstellung von Sonderwerkzeugen – Kegel und Bund gehärtet und geschliffen, Schaft weich für weitere Bearbeitung.
Quernut-Aufsteckfräserdorne – Für Walzenstirnfräser, Wendeplattenfräser und Scheibenfräser mit Zentralbohrung – in verschiedenen Dorndurchmessern.
PSK-Grössen und Einsatzbereiche
PSK 32 – Für kleine Bearbeitungszentren und leichte Zerspanungsaufgaben
PSK 50 – Universalgrösse für mittlere CNC-Bearbeitungszentren und Dreh-Fräszentren
PSK 63 – Für schwere Bearbeitungszentren, grosse Dreh-Fräszentren und Schwerzerspanung
Warum Curchod AG?
Kemmler PSK ab Lager Schweiz – PSK 32, 50 und 63 in allen gängigen Typen sofort verfügbar
Kein Mindestbestellwert – auch Einzelaufnahmen bestellbar
Technische Beratung – Kompatibilitätsprüfung mit Sandvik Capto® und anderen ISO-26623-Systemen
Familienunternehmen seit drei Generationen – Ihr zuverlässiger Partner in Rüti ZH
Beratung und Bestellung
Entdecken Sie unser PSK-Sortiment direkt im Online-Shop. Für Fragen zur Kompatibilität mit Sandvik Capto® oder anderen ISO-26623-Systemen sowie zur Aufnahmeauswahl stehen wir Ihnen gerne zur Verfügung:
