Schnelllaufspindel
CoolSpeed Schnelllaufspindel – Ultra-High-Speed ohne Maschinenneukauf
Die CoolSpeed Schnelllaufspindel von WTO ist eine revolutionäre, turbinengetriebene Hochgeschwindigkeitsspindel – angetrieben ausschliesslich durch den Kühlmittelstrom der bestehenden CNC-Maschine. Keine externe Stromversorgung, kein Getriebe, kein Wartungsaufwand: CoolSpeed wird einfach in ein abgedichtetes ER-Spannzangenfutter mit Innenkühlung eingespannt und ist sofort einsatzbereit. Curchod AG führt CoolSpeed als Saratools-Produkt.
Funktionsprinzip – Kühlmittel als Antriebsmedium
CoolSpeed ist eine kühlmittelgetriebene, turbinengetriebene Spindel – angetrieben durch Kühlmittel, Schneidöl oder Luftnebel. Sie kann auf nahezu jeder Maschine mit minimalem Investitionsaufwand eingesetzt werden. Der Kühlmittelstrom der Maschinenspindel treibt eine hochpräzise Turbine an – die Maschinenspindel selbst bleibt dabei stehen oder dreht mit beliebiger Drehzahl. Das Ergebnis: Werkzeugdrehzahlen weit jenseits der Maschinenspindelgrenze.

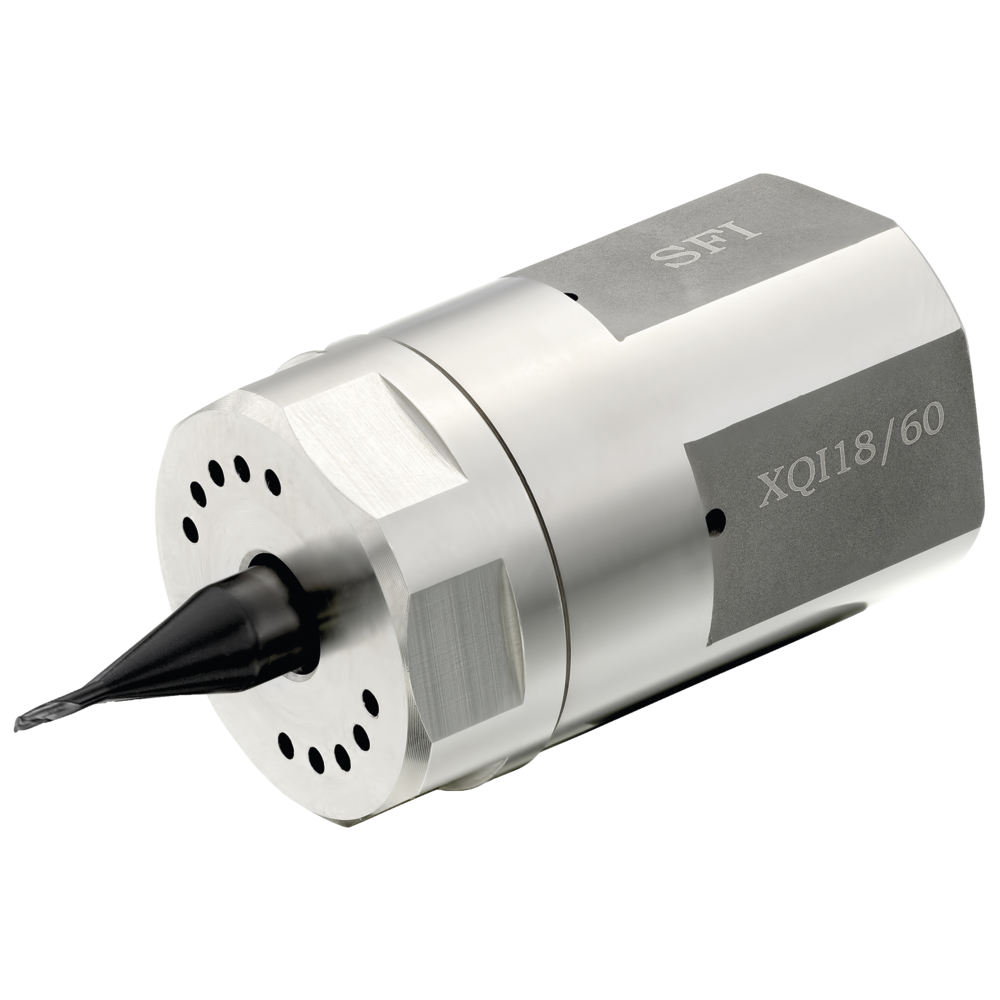

CoolSpeed mini – Bis 80.000 min⁻¹
CoolSpeed mini ist eine revolutionäre, patentierte Spindeltechnologie mit Drehzahlen bis 80.000 min⁻¹. Gleichbleibende und hohe Rundlaufgenauigkeit durch auswechselbare Lager und Turbine. Kann auch mit stehender Maschinenspindel eingesetzt werden.
- Drehzahl bis 80.000 min⁻¹
- Schaftdurchmesser 25 mm – passt in jedes ER 40-Spannzangenfutter mit Innenkühlung

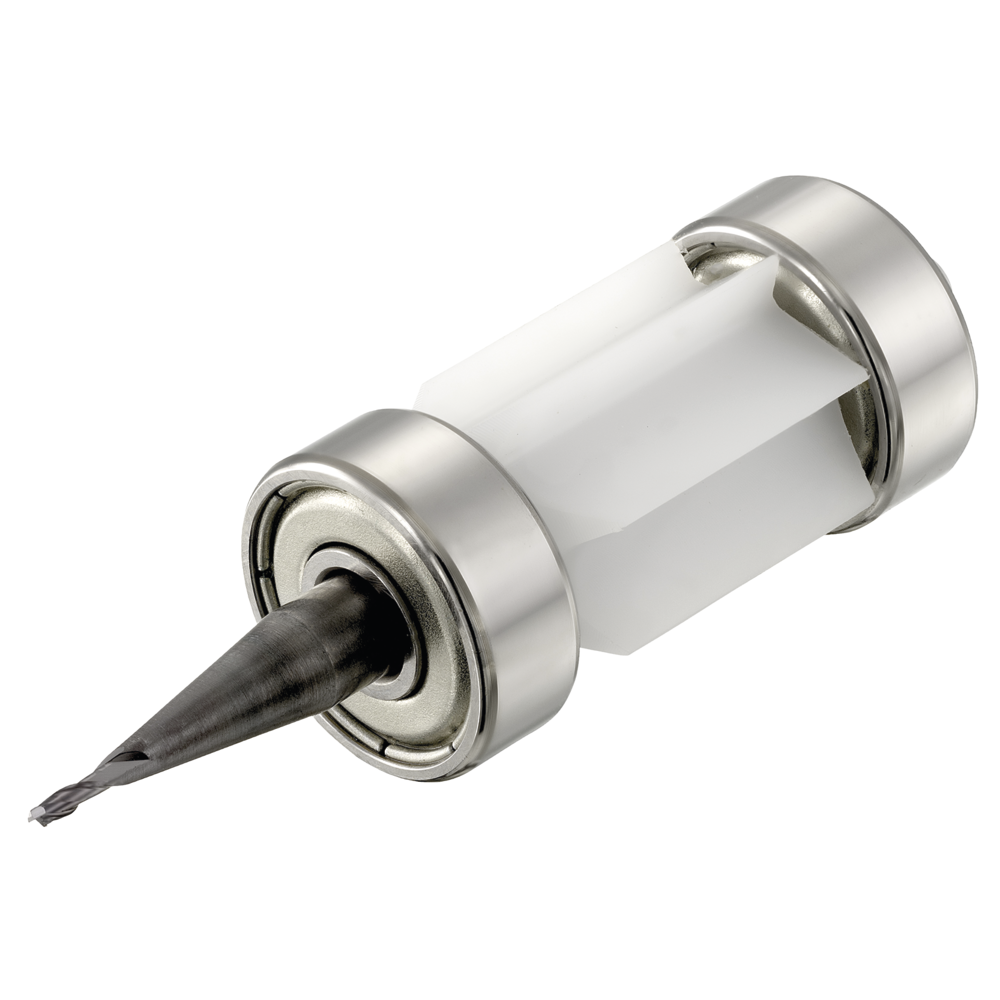

- Auswechselbare Lager und Turbine – einfache Instandsetzung ohne Spezialwerkzeug
- Verfügbare Werkzeugaufnahmen: Schaft-Ø 3 mm, 4 mm, 6 mm (CM-SRK-030 / 040 / 060)
CoolSpeed MAX – Höheres Drehmoment, universell einsetzbar
CoolSpeed MAX ist eine universell einsetzbare Ultra-High-Speed-Spindel, angetrieben durch zwei Turbinen unterschiedlicher Grösse und einer einstellbaren Anzahl Düsen. Mit der kleinen Turbine werden maximale Drehzahlen bis 60.000 min⁻¹ erreicht; mit der grossen Turbine liefert CoolSpeed MAX höheres Drehmoment im unteren Drehzahlbereich.
Vorteile gegenüber konventionellen Schnelllaufspindeln
- Plug-and-Play – einfach in bestehendes abgedichtetes ER-Spannzangenfutter einspannen
- Wartungsfrei – keine Schmierung, kein Service ausser Lagerwechsel bei Verschleiss
- Crashresistent – robuste Konstruktion übersteht auch Kollisionen ohne Totalschaden
- Keine externe Stromversorgung – rein durch Kühlmittel angetrieben
- Stehende Maschinenspindel möglich – Maschine muss nicht mitdrehen
- Minimale Investition – Bruchteil der Kosten eines HSC-Bearbeitungszentrums
Wichtige Hinweise zur Anwendung
- Einsetzbar in jedem abgedichteten Spannzangenfutter mit innerer Kühlmittelzufuhr (z. B. ER 40 mit abgedichteter Spannzange)
- Nicht einsetzbar in Weldon-Fräseraufnahmen (DIN 6359) – keine Innenkühlung
- Schneidendurchmesser des Werkzeugs muss kleiner als der Schaftdurchmesser der CoolSpeed sein
- Kühlmitteldruck und -durchfluss der Maschine bestimmen die erreichbare Drehzahl – Konfigurierung möglich
Typische Einsatzbereiche
- Kleinfräsen mit Werkzeugdurchmessern 0,3–6 mm in Aluminium, Kupfer und Graphit
- Gravieren und Feinstrukturbearbeitung in der Medizintechnik und Feinmechanik
- Elektroden-Fräsen im Formenbau (Graphit, Kupfer)
- Oberflächenfinish und Schlichtbearbeitung mit kleinen Kugelfräsern
- Hochgeschwindigkeitsbohren von Kleinstbohrungen unter 1 mm
Warum Curchod AG?
- Saratools-Kompetenz – CoolSpeed als Saratools-Produkt mit direktem Herstellersupport
- Persönliche Beratung – wir helfen bei der Konfiguration der richtigen Drehzahl für Ihre Anwendung
- Technische Unterstützung – Schnittdaten und Werkzeugauswahl für HSC-Anwendungen
- Familienunternehmen seit drei Generationen – Ihr zuverlässiger Partner in Rüti ZH
Beratung und Bestellung
Für Fragen zur CoolSpeed, zur erreichbaren Drehzahl mit Ihrer Maschine oder zur richtigen Werkzeugauswahl stehen wir Ihnen gerne zur Verfügung:
📞 +41 55 251 20 80 – Mo–Fr, 07:30–12:00 / 13:00–17:00 Uhr
