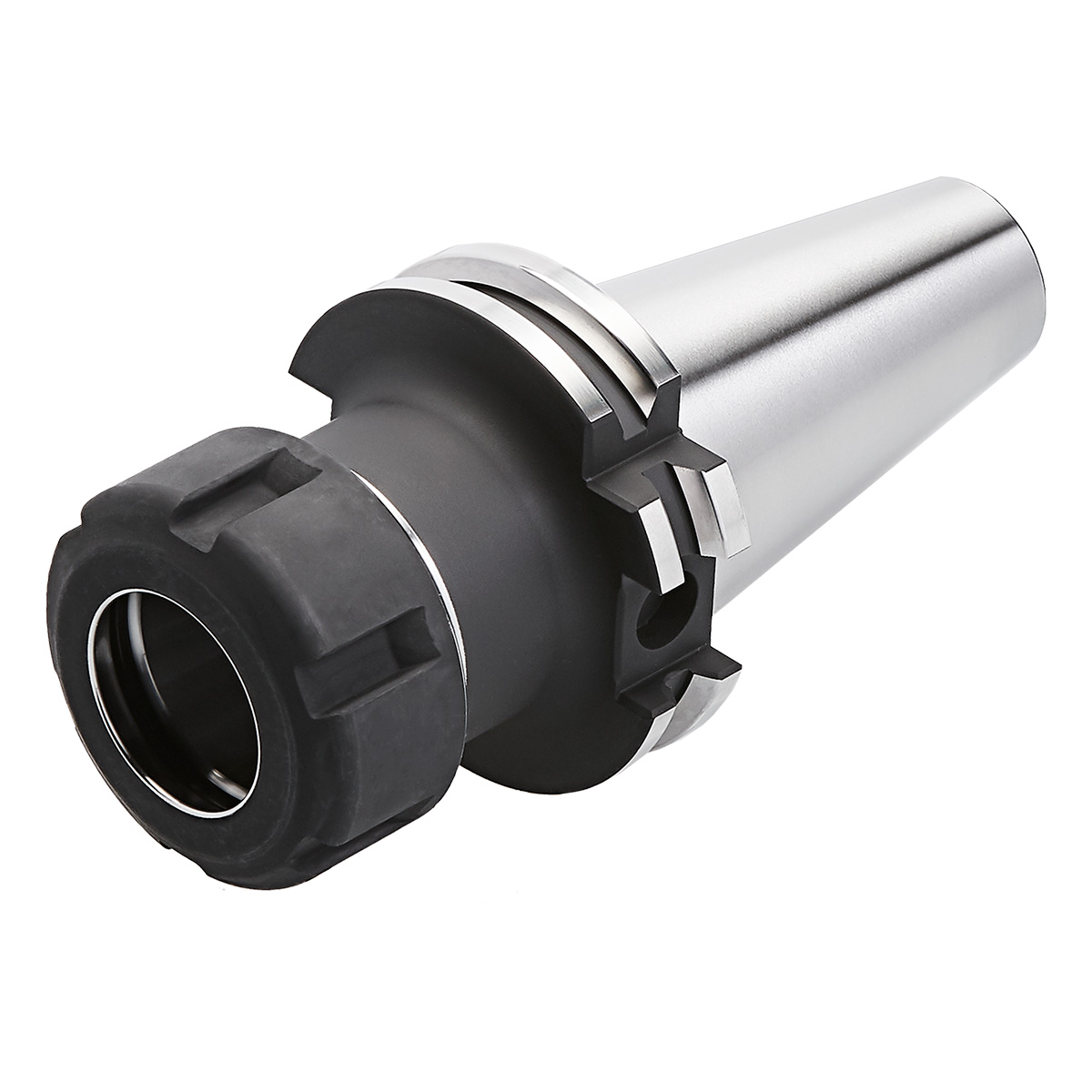

Spannfutter SK 40-3/26-80 ER40 DIN 69871 AD
Produktnummer:
402.02.26
EAN:
4250001005238
Produktinformationen "Spannfutter SK 40-3/26-80 ER40 DIN 69871 AD"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ISO 7388-1 (DIN 69871) |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | ISO 15488 (DIN 6499) ER |
| Auswuchtgüte: | G2,5 | 25.000 1/min |
| CNSC [Kühlschmierstoffeintritt]: | AD |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 3 - 26 |
| DCPS [Datenträgergröße]: | D10/H4,5 |
| DCP [Datenträger]: | Ja |

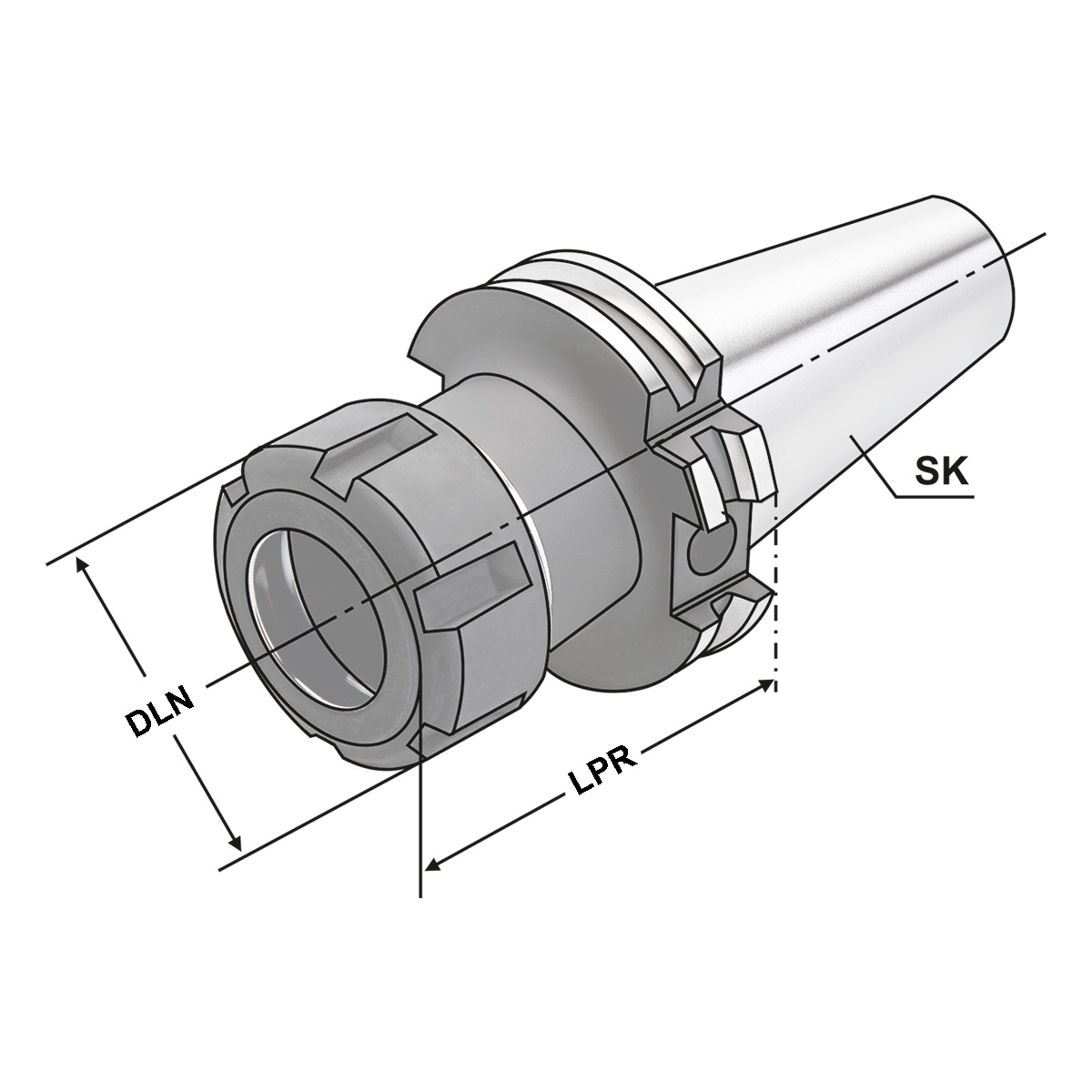

| DLN [Außendurchmesser Spannmutter]: | 63 |
| LPR [Kraglänge]: | 80 |
| Rundlauf: | < 3µm |
| SK: | SK 40 |
| THID [Gewindebezeichnung, innen]: | M16 x 2,0 |
| Typ: | 472E | ER 40 |
