Spannzangen ER40 | 472 EA | Ø 20
DIN 6499 B (ISO 15488 B)
Produktinformationen "Spannzangen ER40 | 472 EA | Ø 20"
Verwendung:

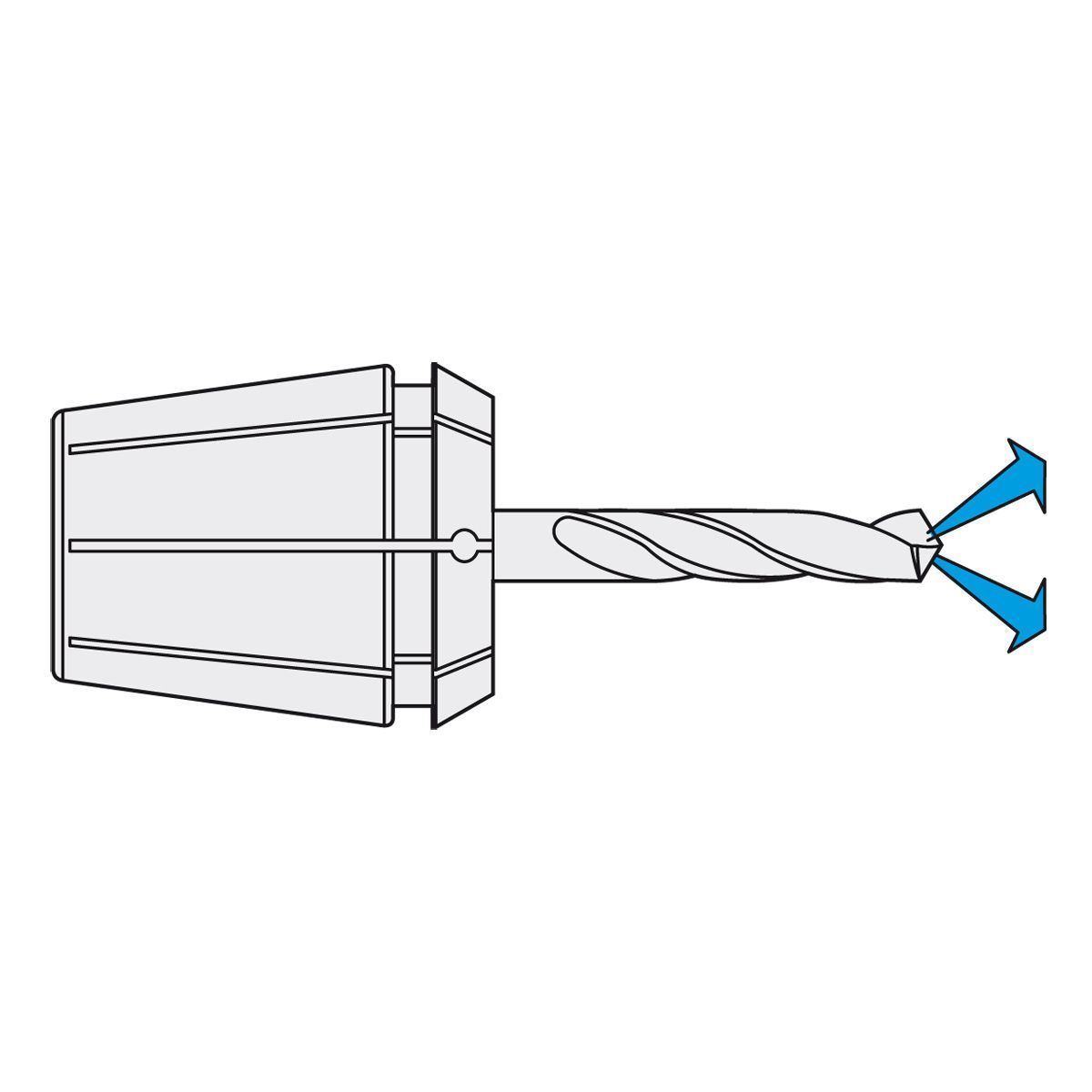

Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Hinweis:
Nur das Nennmaß d kann gespannt werden, mit Dichtstopfen für Innenkühlung (einsetzbar bis 21 bar) Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliffenen Bohrung der Spannzange eingespannt werden.
| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ER collet ISO10897 (DIN6388) - ER40 |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | Cylindrical clamping - metric |
| BD [Körper-Durchmesser]: | 41 |
| CP [Kühlmitteldruck]: | 21 bar |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 20 |
| OAL [Gesamtlänge]: | 46 |
| Rundlaufgenauigkeit: | < 15µm |
| SEAL [Dichteigenschaft]: | Ja |
| Typ: | 472E | ER 40 |
