Spannzangen ER40 | 472 EH | Ø 20
DIN 6499 B (ISO 15488 B)
Produktinformationen "Spannzangen ER40 | 472 EH | Ø 20"
Verwendung:

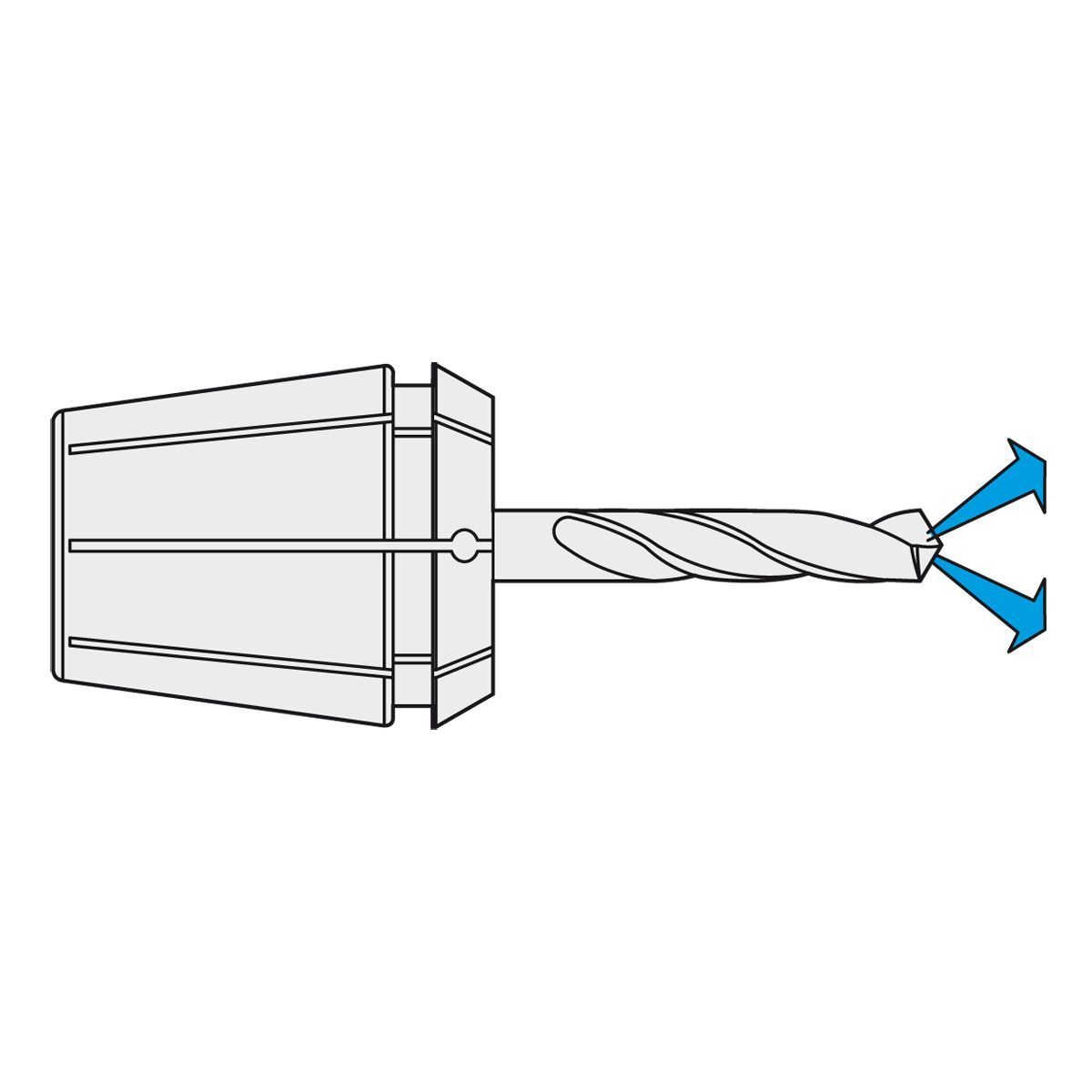

Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Hinweis:
Nur das Nennmaß d kann gespannt werden (einsetzbar bis 120 bar). Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliffenen Bohrung der Spannzange eingespannt werden.
| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ER collet ISO10897 (DIN6388) - ER40 |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | Cylindrical clamping - metric |
| BD [Körper-Durchmesser]: | 41 |
| CP [Kühlmitteldruck]: | 120 bar |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 20 |
| OAL [Gesamtlänge]: | 46 |
| Rundlaufgenauigkeit: | < 15µm |
| SEAL [Dichteigenschaft]: | Ja |
| Typ: | 472E | ER 40 |
