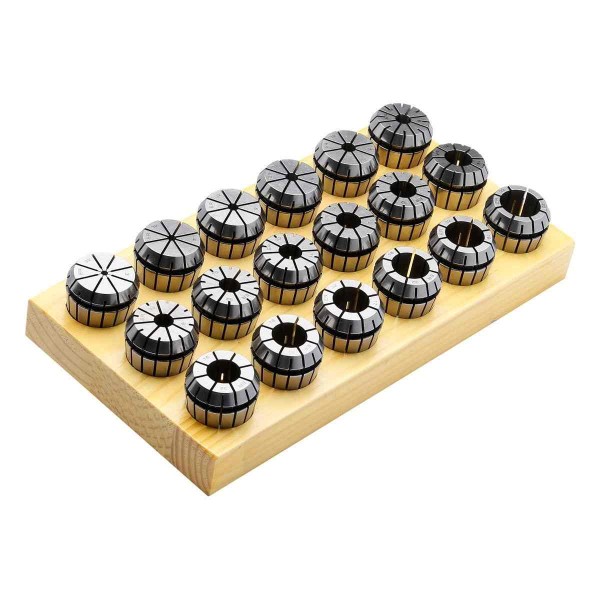

Spannzangensatz ER20 | 428EH | 11-teiliger Satz DIN 6499 B (ISO 15488 B) im Holzsockel
Produktnummer:
428EH-S
EAN:
4250001112660
Produktinformationen "Spannzangensatz ER20 | 428EH | 11-teiliger Satz DIN 6499 B (ISO 15488 B) im Holzsockel"
Verwendung:
Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Hinweis:
Nur das Nennmaß d kann gespannt werden (einsetzbar bis 120 bar). Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliffenen Bohrung der Spannzange eingespannt werden.
| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | ER collet ISO10897 (DIN6388) - ER20 |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | Cylindrical clamping - metric |
| CP [Kühlmitteldruck]: | 120 bar |

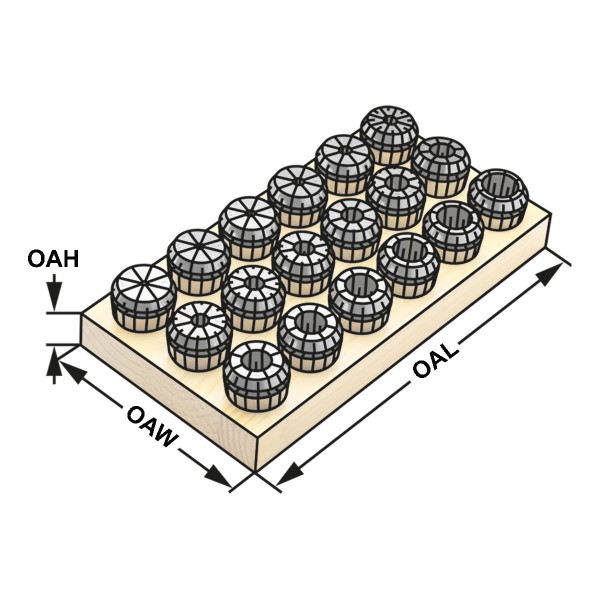

| OAH [Gesamthöhe]: | 25 |
| OAL [Gesamtlänge]: | 165 |
| OAW [Gesamtbreite]: | 110 |
| Typ: | 428E | ER 20 |
