Vollbohrwerkzeuge

Palbit Vortex Drill – Modulares Wendeplatten-Bohrsystem für grosse Durchmesser

Der Palbit Vortex Drill ist ein modulares Wendeplatten-Bohrsystem für die wirtschaftliche Herstellung grosser Bohrungsdurchmesser – von Ø 45 mm bis Ø 180 mm in einem einzigen Arbeitsgang. Ohne Zentrierbohrung, ohne Vorbohrung, direkt ins Volle – mit höchster Prozesssicherheit und maximaler Wirtschaftlichkeit durch das austauschbare Kassettensystem. Curchod AG führt den Palbit Vortex Drill als offizieller Saratools-Vertreter für die Schweiz.

Technische Merkmale

• Durchmesserbereich Ø 45–180 mm – ein System für grosse Bohrungsdurchmesser ohne Sonderwerkzeuge
• Bohren ohne Zentrieren und Vorbohren – direktes Einbohren ins Volle in einem Arbeitsgang

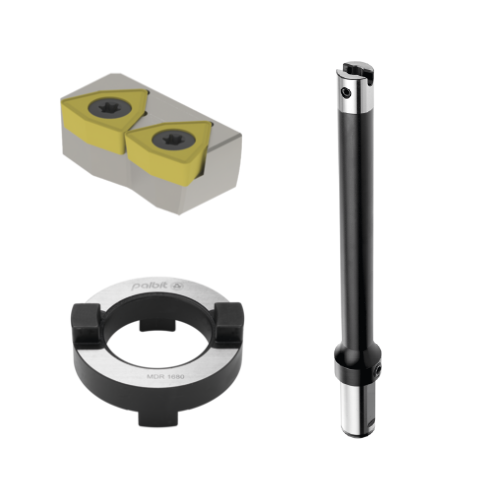

• Modulares Kassettensystem – Innen- und Außenkassette im Lieferumfang, austauschbar ohne Grundkörperwechsel
• Durchmesserüberbrückung bis 10 mm – ein Bohrkörper deckt einen Durchmesserbereich von 10 mm ab, reduziert Lagerbestand drastisch
• Bohrtiefen bis 10×D – durch Haltersystem mit steckbaren Verlängerungen für tiefe Bohrungen ohne Spezialmaschine
• Innere Kühlmittelzufuhr – direkte Kühlmittelzufuhr an die Schneiden für optimale Spanabfuhr und maximale Standzeit

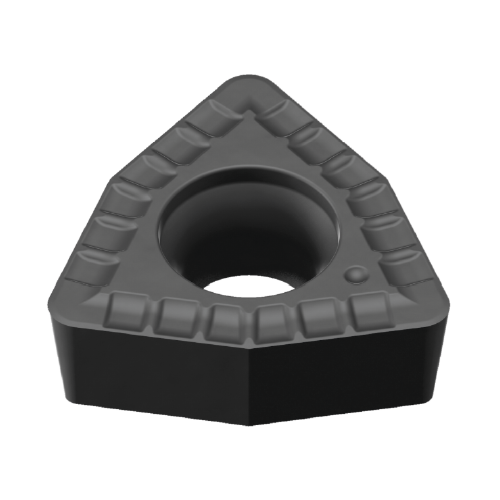

• Wendeschneidplatten WCKX – optimierte Plattengeometrie für universelle Anwendungen in Stahl, Gusseisen und Edelstahl

Wirtschaftlichkeit durch modulares Design

Das Kassettensystem des Vortex Drill ist der entscheidende wirtschaftliche Vorteil: Bei Plattenverschleiss werden nur die Kassetten mit den Wendeschneidplatten getauscht – der teure Bohrkörper bleibt im Einsatz. Durch die Durchmesserüberbrückung von bis zu 10 mm wird ausserdem der Lagerbestand an Bohrkörpern drastisch reduziert: Statt für jeden Durchmesser einen eigenen Bohrer zu benötigen, deckt ein Vortex-Drill-Körper einen ganzen Durchmesserbereich ab.

Vergleich mit Alternativen

• Gegenüber VHM-Bohrern in grossen Durchmessern: deutlich niedrigere Werkzeugkosten, schneller Kassettenwechsel statt Komplettaustausch
• Gegenüber Aufbohren mit Bohrstange: kein Vorbohrschritt nötig, kürzere Gesamtbearbeitungszeit
• Gegenüber Kernbohren: direktes Vollbohren ohne Kernrückstand, höhere Prozesssicherheit

Geeignet für folgende Werkstoffe

• Stahl und vergüteter Stahl
• Gusseisen und Grauguss
• Edelstahl und rostfreie Stähle
• Aluminium und Aluminiumlegierungen

Typische Einsatzbereiche

• Maschinenbau und Anlagenbau – grosse Passbohrungen in Gehäusen und Flanschen
• Energietechnik – Bohrungen in Turbinen- und Pumpenbauteilen
• Hydraulik und Pneumatik – grosse Zylinderbohrungen
• Werkzeug- und Formenbau – Bohrungen in Grundplatten und Aufspannplatten

Warum Curchod AG?

• Offizieller Saratools/Palbit-Vertreter Schweiz – direkter Zugang zum vollständigen Palbit-Sortiment
• Technische Fachberatung – Systemauswahl, Kassettenkonfiguration und Schnittdaten durch erfahrene Anwendungstechniker
• Einfahrunterstützung – wir begleiten Sie beim Einfahren des Vortex Drill an Ihrer Maschine
• Familienunternehmen seit drei Generationen – Ihr zuverlässiger Partner in Rüti ZH

Beratung und Bestellung

Der Palbit Vortex Drill ist ein hochspezialisiertes System – die richtige Konfiguration hängt von Ihrem Bohrdurchmesser, der gewünschten Tiefe, dem Werkstoff und der Maschinenleistung ab. Kontaktieren Sie uns für eine persönliche Beratung:

📞 +41 55 251 20 80 – Mo–Fr, 07:30–12:00 / 13:00–17:00 Uhr

✉ info@curchod-tools.ch
