Morsekegel DIN 228

Morsekegel DIN 228 – Der Klassiker für konventionelle Werkzeugmaschinen

Der Morsekegel (MK) nach DIN 228 ist eines der ältesten und bewährtesten Werkzeugaufnahmesysteme im Maschinenbau – benannt nach dem amerikanischen Werkzeugkonstrukteur Stephen A. Morse (1838–1921). Dank seiner selbsthemmenden Kegelgeometrie fixiert der Morsekegel das Werkzeug kraftschlüssig ohne zusätzliche Spannmittel. Curchod AG führt Morsekegel-Aufnahmen von Kemmler für alle gängigen Grössen MK 1 bis MK 6.

Morsekegel-Grössen im Überblick (MK 0 bis MK 6)

• MK 1 – für kleine Bohr- und Fräsmaschinen, Schaftdurchmesser ca. 12 mm
• MK 2 – universell für mittlere Tischbohrmaschinen, ca. 17,8 mm
• MK 3 – für mittlere Säulen- und Radialbohrmaschinen, ca. 23,8 mm
• MK 4 – für grosse Bohr- und Fräsmaschinen, ca. 31,3 mm
• MK 5 – für schwere Bohrmaschinen und Drehmaschinen, ca. 44,4 mm
• MK 6 – für Schwerstmaschinen, ca. 63,3 mm

Ausführungen nach DIN 228

• Form A – Kegelschaft mit Anzugsgewinde (für automatischen Anzug)
• Form AK – Kegelschaft mit Anzugsgewinde und Kühlschmierstoffzuführung
• Form B – Kegelschaft mit Austreiblappen (klassische manuelle Ausführung)
• Form BK – Kegelschaft mit Austreiblappen und Kühlschmierstoffzuführung

Verfügbare Aufnahmetypen

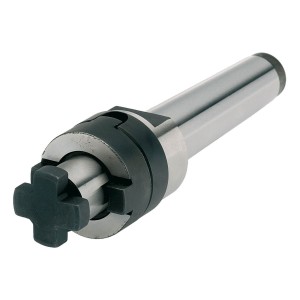

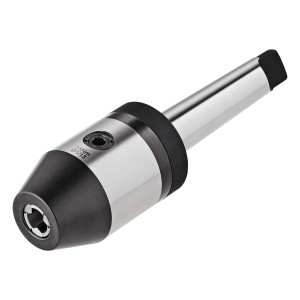

CNC-Bohrfutter DIN 238 – Selbstzentrierendes Präzisions-Bohrfutter mit Morsekegelschaft nach DIN 238 für den Einsatz auf Bohrmaschinen, Fräsmaschinen und älteren CNC-Maschinen mit Morsekegel-Spindel. Für den schnellen, universellen Einsatz verschiedener Bohrwerkzeuge ohne Werkzeugwechsel der Aufnahme.

Reduzierhülsen – Gehärtete und geschliffene Reduzierhülsen nach DIN 228-1B für die Aufnahme von Werkzeugen mit kleinerem Morsekegelschaft in einer grösseren Maschinenspindel – z. B. MK 2 in MK 3, MK 3 in MK 4 usw. Ganz gehärtet, innen und aussen präzisionsgeschliffen für minimale Rundlauffehler.

Einsatzbereiche Morsekegel

• Konventionelle Tisch- und Säulenbohrmaschinen
• Konventionelle Radialbohrmaschinen
• Ältere CNC-Bohr- und Fräsmaschinen mit MK-Spindel
• Drehmaschinen (Reitstock-Spindel)
• Aufnahme von Spiralbohrern, Reibahlen und Aufbohrern mit MK-Schaft

Alte und alternative Bezeichnungen

• MK 1–6 – gängige deutsche Kurzbezeichnung (MK = Morsekegel)
• MT 1–6 – englische Bezeichnung (MT = Morse Taper)
• DIN 228 – deutsche Norm für Morsekegel-Schäfte und -Hülsen
• DIN 228-1 – Kegelschäfte · DIN 228-2 – Kegelhülsen (Reduzierhülsen)

Warum Curchod AG?

• Kemmler-Qualität ab Lager Schweiz – MK 1 bis MK 6 sofort verfügbar
• Kein Mindestbestellwert – auch Einzelstücke bestellbar
• Beratung – richtige Grösse und Ausführung für Ihre Maschine
• Familienunternehmen seit drei Generationen – Ihr Partner in Rüti ZH

Beratung und Bestellung

Entdecken Sie unser Morsekegel-Sortiment direkt im
