Spannfutter Zylinderschaft mit Minimutter
ER11-1/07-150 | Ø = 16
Produktinformationen "Spannfutter Zylinderschaft mit Minimutter"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit gewuchteter Spannmutter

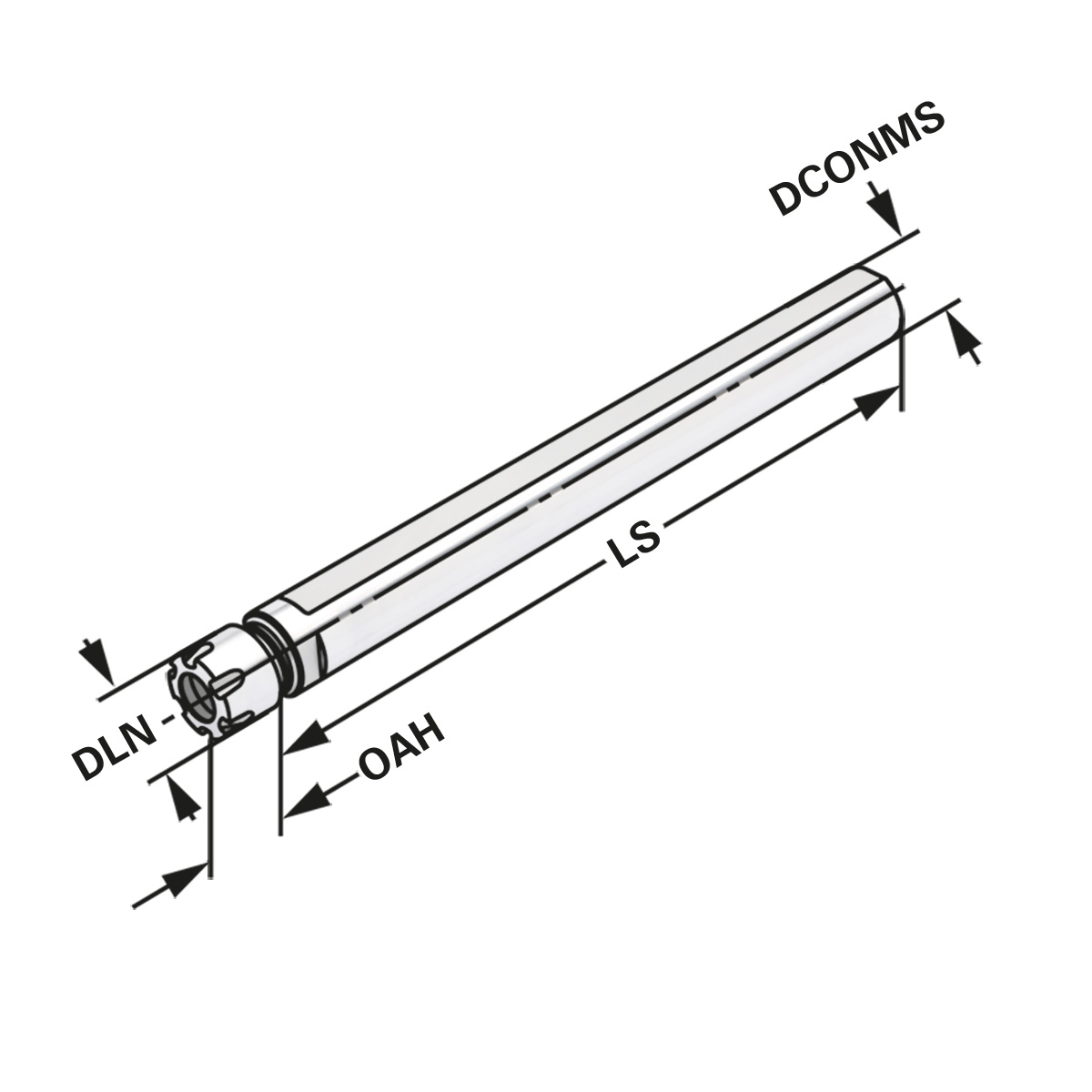

| ADINTMS [Adapterschnittstelle Maschinenrichtung]: | Cylindrical shank - metric |
|---|---|
| ADINTWS [Adapterschnittstelle Werkstückrichtung]: | ISO 15488 (DIN 6499) ER |
| CND [Kühlschmierstoffeintritt, Durchmesser]: | 7 |
| DCONMS [Aufnahme-Ø, masch.seitig]: | 16,00 |
| DCONWS [Spann-Ø, nominal, werkst.seitig]: | 1 - 07 |
| DLN [Außendurchmesser Spannmutter]: | 16 |
| DRVS [Schlüsselweite]: | 13 |
| HLN [Höhe Spannmutter]: | 20 |
| LS [Schaftlänge]: | 150 |
| THID [Gewindebezeichnung, innen]: | M8 x 1,25 |
| Typ: | 4008E | ER 11 |
