VDI Werkzeugaufnahmen – Präzise Werkzeugspannung im Drehmaschinenrevolver
VDI-Werkzeugaufnahmen nach DIN 69880 sind der Standard für Werkzeugrevolver an CNC-Drehmaschinen. Sie verbinden Dreh-, Bohr- und Fräswerkzeuge mit dem Revolver der Drehmaschine – für Radial- und Axialbearbeitung auf Dreh-Fräszentren und CNC-Drehmaschinen mit angetriebenen Werkzeugen. Curchod AG führt VDI-Aufnahmen von Kemmler in allen gängigen Grössen.
Bezeichnungen und Normen
VDI 16 / 20 / 25 / 30 / 40 / 50 – gängige Bezeichnung (VDI = Verein Deutscher Ingenieure, die Zahl bezeichnet den Schaftdurchmesser in mm)
DIN 69880 – deutsche Norm für VDI-Werkzeughalter
Radialhalter / Axialhalter – je nach Einbaurichtung im Revolver
Verfügbare Grössen
VDI 16 – für kleine Drehmaschinen und kompakte Revolver
VDI 20 – für leichte bis mittlere CNC-Drehmaschinen
VDI 25 – universell für mittlere CNC-Drehzentren
VDI 30 – für mittlere bis schwere CNC-Drehmaschinen
VDI 40 – die meistverbreitete Grösse für universelle CNC-Drehzentren
VDI 50 – für schwere CNC-Drehmaschinen und Grossdrehzentren

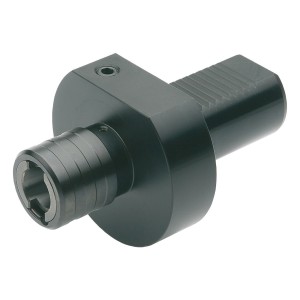

Verfügbare Aufnahmetypen
Hydrodehnspannfutter – Hydraulisches Spannsystem mit Rundlaufgenauigkeit <3 µm für angetriebene Werkzeuge im Revolver. Schwinungsgedämpft und werkzeugschonend – ideal für Fräs-, Bohr- und Gewindeschneidoperationen auf Dreh-Fräszentren mit C-Achse.

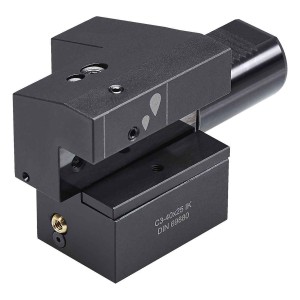

Radialhalter – Standard-Werkzeughalter für die radiale Werkzeugeinspannung im Revolver – für Drehwerkzeuge (Drehhalter, Bohrstangen) in Rechts- und Linksausführung.

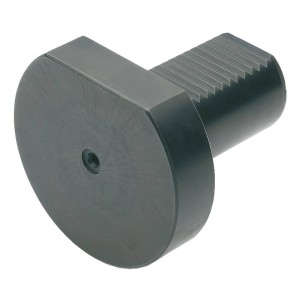

Schutzstopfen – Kunststoffstopfen zum Verschliessen freier Revolverplätze – schützt die Schnittstelle vor Spänen und Kühlschmierstoff.
Maschinenkompatibilität
VDI-Aufnahmen sind kompatibel mit allen gängigen CNC-Drehmaschinen mit VDI-Revolver – unter anderem von Gildemeister (DMG), Index, Traub, Spinner, Doosan, Hyundai-Wia und weiteren Herstellern. Bitte prüfen Sie vor der Bestellung die VDI-Grösse Ihres Revolvers anhand der Maschinendokumentation.
Warum Curchod AG?
Kemmler-Qualität ab Lager Schweiz – VDI 16 bis 50 in gängigen Typen sofort verfügbar
Kein Mindestbestellwert – auch Einzelaufnahmen bestellbar
Technische Beratung – Grössen- und Typbestimmung für Ihre Drehmaschine
Familienunternehmen seit drei Generationen – Ihr zuverlässiger Partner in Rüti ZH
Beratung und Bestellung
Entdecken Sie unser VDI-Sortiment direkt im Online-Shop. Für Fragen zu VDI-Grösse, Aufnahmetyp oder Maschinenkompatibilität stehen wir Ihnen gerne zur Verfügung:
